視覺照明BAE000E

來源：未知    日期：2016/11/30    瀏覽量：次

---

 關鍵特征

    產品組別    視覺照明
    規格    背景照明
    使用    用于視覺傳感器
    光線類型    紅光
    連接方式    電纜及插接器
    尺寸    43.0x9.5x64.5 mm
    環境溫度    -10…55 °C
    外殼材料    鋁
    表面防護    黑色陽極化
    固定方式    螺栓M4

    一般特征

    產品組別    視覺照明
    調節器    否
    反極性保護    是
    防護等級符合IEC 60529    IP54
    附加文本    附件單獨訂購。
    更多信息：參見操作手冊。
    設備安裝時，應保證運行過程中無法直視光源。
    基本標準    IEC 60947-5-2
    使用    用于視覺傳感器
    型號系列    型號系列LX-VS
    許可/一致性    CE

    電氣特征

    測量工作電壓Ue DC    24.0 V
    光場大小    25 mm x 25 mm
    耗電，最大    150 mA
    連接方式    電纜及插接器
    運行方式    標準

    機械特征

    表面防護    黑色陽極化
    插頭類型    M12x1-S04
    長度1    43.0 mm
    長度2    9.5 mm
    長度3    64.5 mm
    導線長度    0.30 m
    感應面材料    玻璃
    固定方式    螺栓M4
    規格    背景照明
    環境溫度Ta，最大    55 °C
    環境溫度Ta，最小    -10 °C
    結構    六面體，90°接口
    外殼材料    鋁
    有效面積    25x25 mm

    光學特征

    LED組件符合IEC 62471    無限制組別
    光線類型    紅光
    軸長度    617 nm

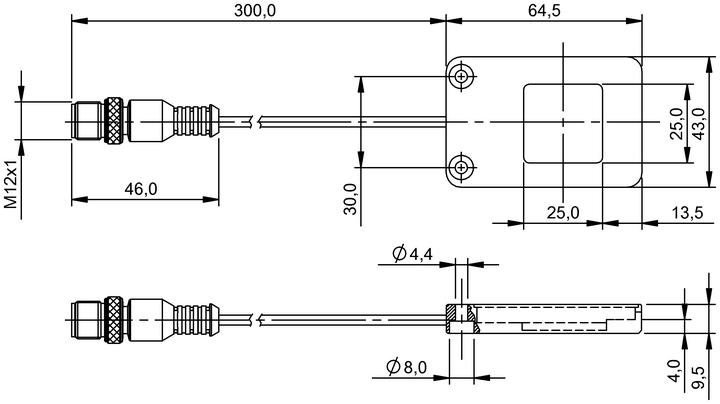

產品視圖

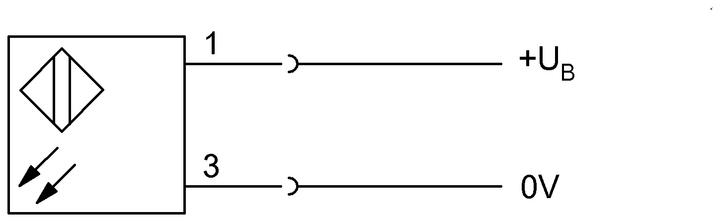

接線圖
