編程裝置BVSBAE00EH

來源：未知    日期：2016/12/06    瀏覽量：次

• 產品組別	編程裝置BVS
  名稱 (簡要說明)	視覺傳感監視器
  規格	帶彩色屏幕
  使用	用于BVS --E
  尺寸	96.0x42.5x104.0 mm
  環境溫度	-10…55 °C
  外殼材料	ABS
  固定方式	前面板上的端子 DIN軌道，35 mm

• 一般特征

• 產品組別	編程裝置BVS
  調節器	鍵 (8x)
  調整方法	打開/關閉用戶 用戶類型：基本/高級/管理員 密碼保護激活/未激活 連接/斷開傳感器 語言：英語/意大利語/德語/法語 出廠設置 (復位) 用于網絡的傳感器數據 載入/刪除/存儲檢查項目 觸發模式：持續/外部 可視化模式 圖像參數 工具參數 檢查工具
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP20
  供貨范圍	編程器 (1x) 橡膠密封件 (1x) PT螺栓Ø3x27 (2x) 塑料蓋帽 (2x) 操作手冊 (1x) 接地 (1x) MiniDVD (1x)
  名稱 (簡要說明)	視覺傳感監視器
  使用	用于BVS --E
  顯示	軟件菜單 - LCD 傳感器圖像 - LCD 檢查 - LCD 傳感器數據 - LCD 輸出端1激活 - LED橙色 輸出端2激活 - LED橙色 工作電壓 - LED綠色 與LAN連接 - LED綠色 傳感器查找 - LED綠色 系統菜單 - LED綠色 設置菜單 - LED綠色 監視器模式 - LED綠色
  型號系列	型號系列PD-VS
  許可/一致性	CE

• 電氣特征

• 傳感器連接	M12x1，4針，D編碼
  工作電壓UB，最大，DC [V]	26.4 V
  工作電壓UB，最小，DC [V]	21.6 V
  功能性	與PC間的數據傳輸 管理用戶檔案 管理傳感器數據 查找網絡中的傳感器 管理檢查項目 更改檢查項目 顯示檢查項目
  耗電	150 mA
  輸出信號	以太網Tx+，以太網Tx-
  輸入信號	以太網Rx+，以太網Rx-
  余波	2.0 Vss

• 機械特征

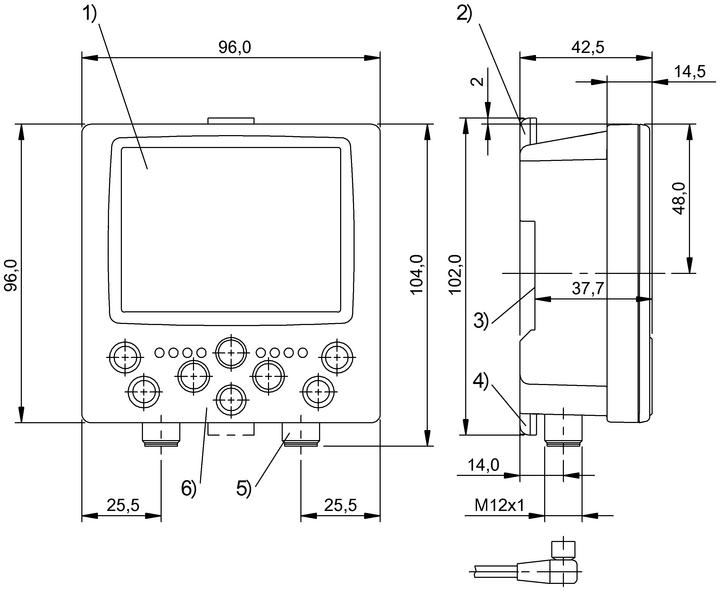

產品視圖

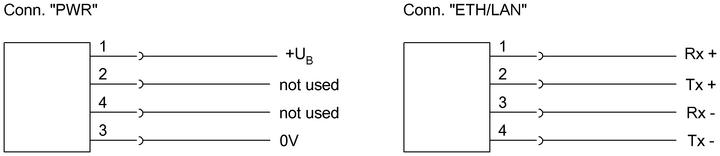

接線圖
