    信號放大器BAE00KH

    來源:未知    日期:2016/12/06    瀏覽量:



    • 關鍵特征

    • 產品組別 信號放大器
      名稱 (簡要說明) 用于BCS,不帶開關輸出級
      使用 BCS型號BCS ……-XXS…-
      連接方式 電纜
      尺寸 10.5x75.5x45.0 mm
      環境溫度 -10…70 °C
      外殼材料 PBT
      固定方式 螺栓M3
      DIN EN-50022,導軌35 mm
      DIN EN 50045,導軌15 mm
    • 一般特征

    • Diagnostic Coverage 0 %
      Functional Safety No
      MTTF (40°C) 405 a
      產品組別 信號放大器
      調節器 微調電位計
      調整方法 靈敏性 (Sn)
      短路保護
      反極性保護
      防護等級符合IEC 60529 IP40
      附加文本 請注意,電纜敷設要符合EMV。 數據表中所規定的所有測量和標準值針對2 m長的連接導線。
      最大負荷電流:50mA,帶UL許可,也可>50至100mA, 但是不帶UL許可
      工作電壓顯示
      功能顯示
      基本標準 IEC 60947-5-2
      名稱 (簡要說明) 用于BCS,不帶開關輸出級
      使用 BCS型號BCS ……-XXS…-
      顯示 輸出功能 - LED黃色
      工作電壓 - LED綠色
      NC激活,LED橙色
      狀態,NPN激活 - LED橙色
      故障,LED紅色
      許可/一致性 CE
      cULus
    • 電氣特征

    • 測量工作電流Ie 50 mA
      測量工作電壓Ue DC 24.0 V
      傳感器連接 專用插頭,3針
      電氣規格 DC,直流電壓
      電壓降Ud,最大 (在Ie下) 2.4 V
      工作電壓UB,最大,DC [V] 30.0 V
      工作電壓UB,最小,DC [V] 12.0 V
      開關功能 常開觸點/常閉觸點,可編程
      開關頻率f,最大 (在Ue下) 100 Hz
      開關輸出 PNP/NPN,可編程
      連接方式 電纜
      無功電流,最大Io,在Ue下 25.0 mA
    • 機械特征

    • 倉儲溫度,最低 -25 °C
      倉儲溫度,最高 +85 °C
      長度1 10.5 mm
      長度2 75.5 mm
      長度3 45.0 mm
      導體數 4
      導線長度 2.00 m
      導線截面 0.25 mm²
      電纜護套材料 PUR
      電纜直徑D 4.5 mm
      防護罩材料 PA
      蓋子材料 PBT
      固定方式 螺栓M3
      DIN EN-50022,導軌35 mm
      DIN EN 50045,導軌15 mm
      環境溫度Ta,最大 70 °C
      環境溫度Ta,最小 -10 °C
      前面板材料 PA
      外殼材料 PBT

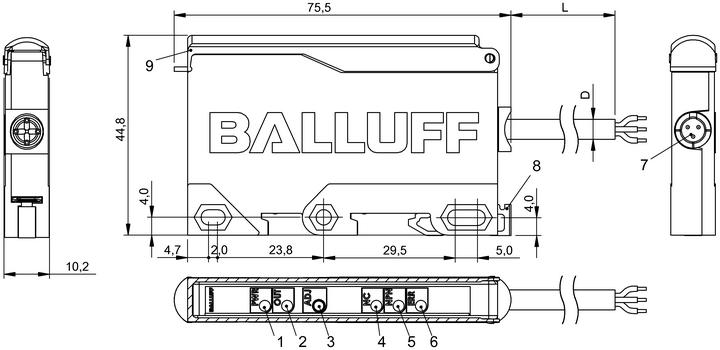

    產品視圖

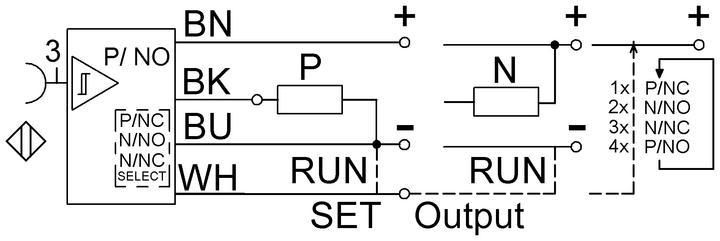

    接線圖
