視覺照明BAE000J

來源：未知    日期：2016/12/14    瀏覽量：次

• 產品組別	視覺照明
  規格	環形照明
  使用	用于視覺傳感器
  光線類型	紅光
  連接方式	電纜及插接器
  尺寸	Ø116.0x20.5x mm
  環境溫度	-10…55 °C
  外殼材料	鋁
  表面防護	黑色陽極化
  固定方式	螺栓M4

• 一般特征

• 產品組別	視覺照明
  調節器	否
  反極性保護	是
  防護等級符合IEC 60529	IP54
  附加文本	附件單獨訂購。 更多信息：參見操作手冊。 設備安裝時，應保證運行過程中無法直視光源。
  基本標準	IEC 60947-5-2
  使用	用于視覺傳感器
  輸入功能	運行模式：標準/加速 發射器接通/關閉
  型號系列	型號系列LX-VS
  許可/一致性	CE

• 電氣特征

• 測量工作電壓Ue DC	24.0 V
  光場大小	Ø100/Ø60 mm
  耗電，最大	800 mA/1300 mA (加速模式)
  連接方式	電纜及插接器
  輸入信號	觸發器
  運行方式	標準/加速

• 機械特征

• 表面防護	黑色陽極化
  插頭類型	M12x1-S04
  長度1	Ø116.0 mm
  長度2	20.5 mm
  導線長度	0.30 m
  感應面材料	玻璃
  固定方式	螺栓M4
  規格	環形照明
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	-10 °C
  結構	氣缸，光學鏡片，直頭，連接，90°
  外殼材料	鋁
  有效面積	Ø100/Ø60 mm

• 光學特征

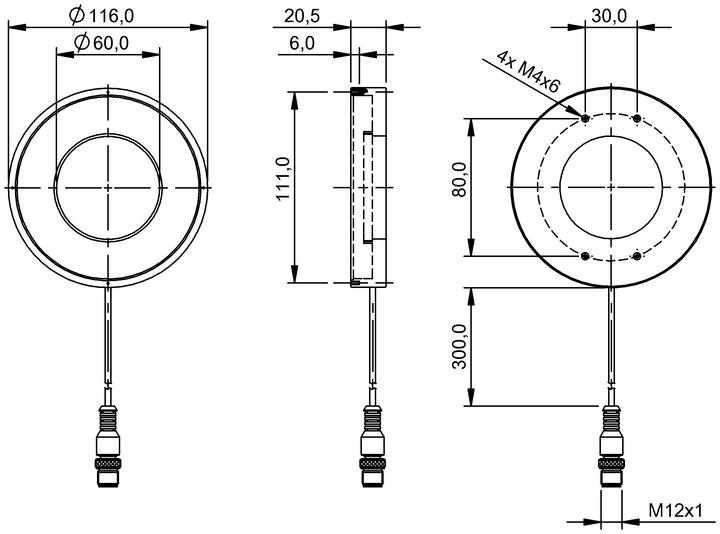

產品視圖

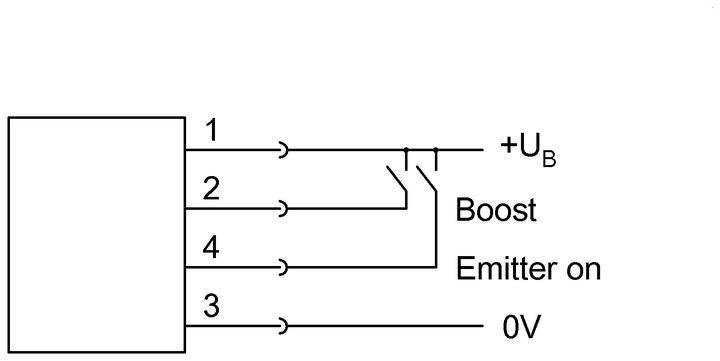

接線圖
