信號放大器BAE00LC

來源：未知    日期：2016/12/14    瀏覽量：次

• 產品組別	信號放大器
  名稱 (簡要說明)	用于BCS，不帶開關輸出級
  使用	BCS型號BCS ……-XXS…-
  連接方式	電纜插頭M12
  尺寸	10.5x75.5x45.0 mm
  環境溫度	-10…70 °C
  外殼材料	PBT
  固定方式	DIN EN 50045，導軌15 mm DIN EN-50022，導軌35 mm 螺栓M3

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  MTTF (40°C)	403 a
  產品組別	信號放大器
  調節器	鍵 (4x)
  調整方法	外部的學習功能 動態功能 不同的開關模式 學習，開關點 時間功能開/關 靈敏性 (Sn)
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP40
  附加文本	請注意，電纜敷設要符合EMV。 數據表中所規定的所有測量和標準值針對2 m長的連接導線。 最大負荷電流：50mA，帶UL許可，也可>50至100mA， 但是不帶UL許可
  工作電壓顯示	是
  功能顯示	是
  基本標準	IEC 60947-5-2
  名稱 (簡要說明)	用于BCS，不帶開關輸出級
  時間功能	接通/關閉延時，可編程
  使用	BCS型號BCS ……-XXS…-
  顯示	輸出功能 - LED黃色 工作電壓 - LED綠色 NC激活，LED紅色 7 x 7段 (菜單/數值)
  許可/一致性	CE IO-Link cULus

• 電氣特征

• IO-Link規范	1.1
  測量工作電流Ie	50 mA
  測量工作電壓Ue DC	24.0 V
  傳感器連接	專用插頭，3針
  傳輸率	COM2/38.4 kBaud
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.0 V
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	18.0 V
  開關功能	常開觸點/常閉觸點，可編程
  開關頻率f，最大 (在Ue下)	50 Hz
  開關輸出	PNP/NPN/推拉式，可編程
  連接方式	電纜插頭M12
  無功電流，最大Io，在Ue下	25.0 mA

• 機械特征

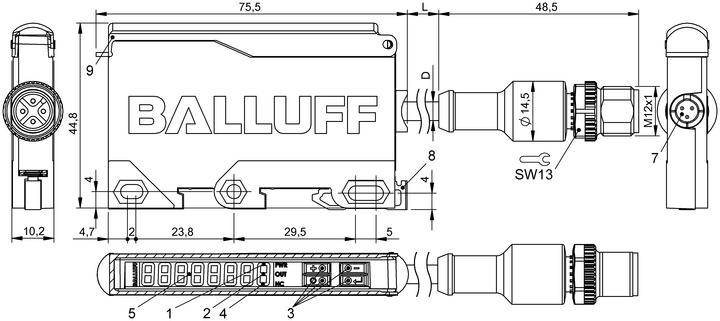

產品視圖

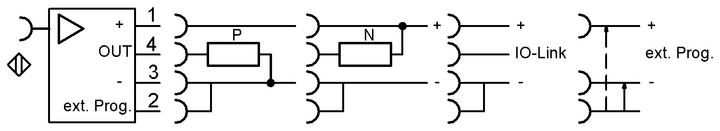

接線圖
