顯示裝置BAE004M

來源：未知    日期：2016/12/14    瀏覽量：次

• 產品組別	顯示裝置
  名稱 (簡要說明)	數字顯示器
  使用	增量測量系統
  尺寸	xx mm
  環境溫度	…
  外殼材料	塑料
  輸入額定電壓	24 V DC +/- 10 %

• 一般特征

• 產品組別	顯示裝置
  調整方法	輸入/輸出端邏輯 絕對/鏈條尺寸 小數點 計數方向
  附加文本	安裝切口92 mm x 92 mm
  接口防護方式	IP20
  名稱 (簡要說明)	數字顯示器
  使用	增量測量系統
  外殼前部防護方式	IP42
  顯示	6個字符，紅色 2x LED，7段
  許可/一致性	CE

• 電氣特征

• 傳感器供應	5 V/24 V, max 150 mA per chann
  功能性	二軸計數器
  鍵盤	薄膜鍵盤
  輸出端數	2 (24 V 600 mA) PNP
  輸入端數量	4
  輸入額定電流	170 mA
  輸入額定電壓	24 V DC +/- 10 %
  輸入信號	A，A?；B，B?；Z，Z
  循環時間，最小	500 ns

• 機械特征

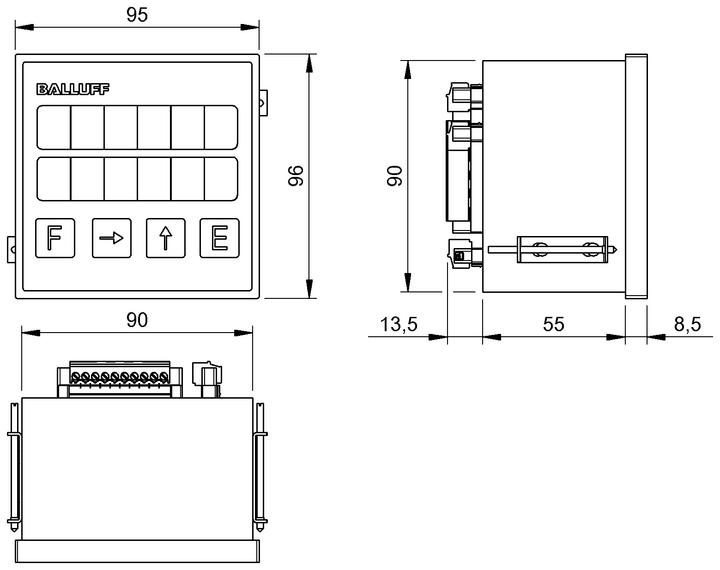

產品視圖

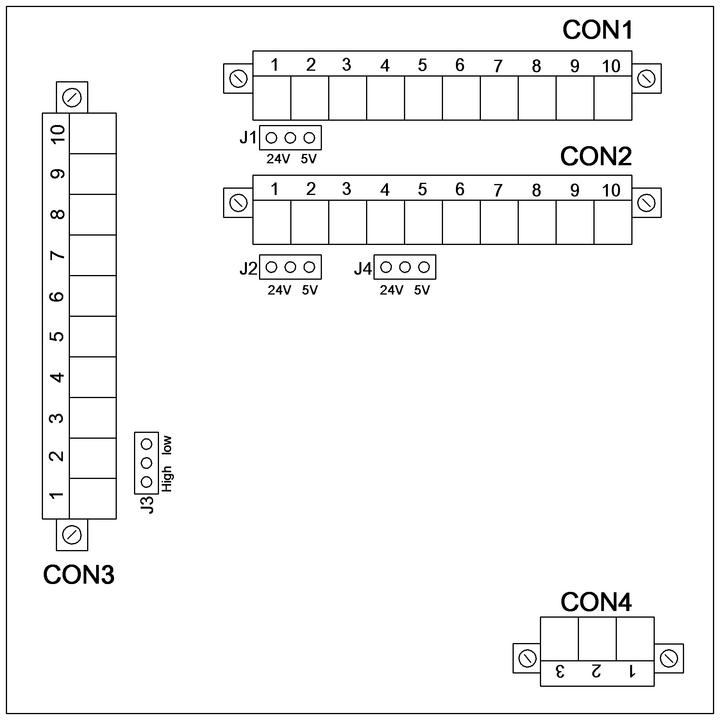

接線圖
