信號放大器BAE00N8

來源：未知    日期：2016/12/20    瀏覽量：次

• 產品組別	信號放大器
  使用	用于光學傳感器頭BOH
  連接方式	電纜
  尺寸	15.0x61.0x36.0 mm
  環境溫度	-10…55 °C
  外殼材料	ABS，PC
  固定方式	DIN軌道35 mm 螺栓M3

• 一般特征

• 產品組別	信號放大器
  調節器	鍵 (2x)
  調整方法	學習模式，手動/自動 亮/暗切換 時間功能開/關 學習Sn
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP65
  附加文本	禮帽式導軌包含在供貨范圍內，其他附件需單獨訂購。 更多信息：參見操作手冊。 在排除了過載后，傳感器將重新生效。
  基本標準	IEC 60947-5-2
  時間功能	關閉延時
  時間功能時長	T = 50 ms
  使用	用于光學傳感器頭BOH
  顯示	穩定性 - LED綠色 輸出功能 - LED黃色
  型號系列	型號系列SA-OH
  許可/一致性	CE

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  傳感器連接	M8x1-S49
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.4 V
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  接通延時ton，最大值	1.00 ms
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f，最大 (在Ue下)	500 Hz
  開關輸出	PNP (1x)
  連接方式	電纜
  無功電流，最大Io，在Ue下	40.0 mA

• 機械特征

• 長度1	15.0 mm
  長度2	61.0 mm
  長度3	36.0 mm
  導體數	3
  導線長度	2.00 m
  導線截面	0.14 mm²
  電纜護套材料	PVC
  電纜直徑D，最大	3.7 mm
  固定方式	DIN軌道35 mm 螺栓M3
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	-10 °C
  結構	六面體，直接口
  外殼材料	ABS，PC
  真實開關距離Sr	取決于傳感器頭
  作用范圍Sn	Sn取決于傳感器頭

• 光學特征

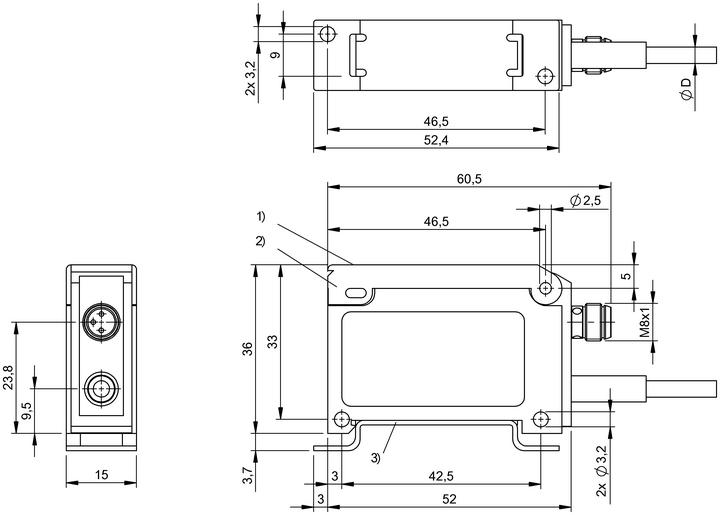

產品視圖

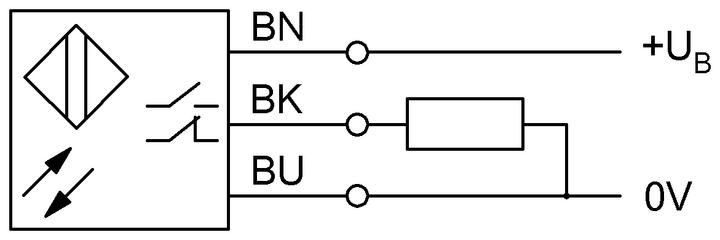

接線圖
