照明BAE00H1

來源：未知    日期：2016/12/23    瀏覽量：次

• 產品組別	照明
  規格	點照明
  使用	用于視覺傳感器
  光線類型	紅外線型
  連接方式	電纜及插接器
  尺寸	Ø18.0x75.0x mm
  環境溫度	-10…50 °C
  外殼材料	V2A
  固定方式	M18x1

• 一般特征

• 產品組別	照明
  反極性保護	是
  防護等級	III
  防護等級符合IEC 60529	IP67
  附加文本	附件單獨訂購。 更多信息：參見操作手冊。 設備安裝時，應保證運行過程中無法直視光源。
  基本標準	IEC 60947-5-2
  使用	用于視覺傳感器
  型號系列	型號系列LX-VS
  許可/一致性	CE

• 電氣特征

• 測量工作電壓Ue DC	24.0 V
  光場大小	Ø18 mm
  耗電，最大	85 mA
  連接方式	電纜及插接器
  輸入信號	觸發器
  運行方式	標準

• 機械特征

• 插頭類型	M12x1-S04
  長度1	Ø18.0 mm
  長度2	75.0 mm
  導線長度	0.30 m
  固定方式	M18x1
  規格	點照明
  環境溫度Ta，最大	50 °C
  環境溫度Ta，最小	-10 °C
  結構	氣缸，光學，直頭
  外殼材料	V2A
  有效面積	Ø18 mm

• 光學特征

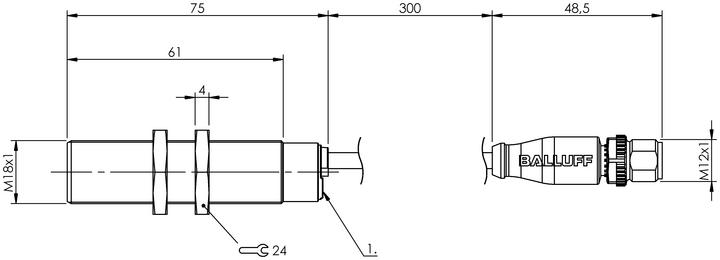

產品視圖

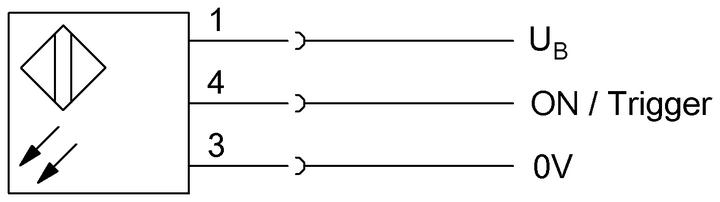

接線圖
