視覺照明BAE00KP

來源：未知    日期：2017/01/05    瀏覽量：次

• 產品組別	視覺照明
  規格	背景照明
  使用	用于視覺傳感器
  光線類型	紅外線型
  連接方式	電纜及插接器
  尺寸	130.0x9.5x205.0 mm
  環境溫度	-10…55 °C
  外殼材料	鋁
  表面防護	黑色陽極化
  固定方式	螺栓M4

• 一般特征

• 產品組別	視覺照明
  調節器	否
  反極性保護	是
  防護等級符合IEC 60529	IP54
  附加文本	更多信息：參見操作手冊。 附件單獨訂購。 設備安裝時，應保證運行過程中無法直視光源。
  基本標準	IEC 60947-5-2
  使用	用于視覺傳感器
  型號系列	型號系列LX-VS
  許可/一致性	CE

• 電氣特征

• 測量工作電壓Ue DC	24.0 V
  光場大小	150 mm x 100 mm
  耗電，最大	800 mA
  連接方式	電纜及插接器
  輸入信號	觸發器
  運行方式	標準

• 機械特征

• 表面防護	黑色陽極化
  插頭類型	M12x1-S04
  長度1	130.0 mm
  長度2	9.5 mm
  長度3	205.0 mm
  導線長度	0.30 m
  感應面材料	玻璃
  固定方式	螺栓M4
  規格	背景照明
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	-10 °C
  結構	六面體，90°接口
  外殼材料	鋁
  有效面積	150x100 mm

• 光學特征

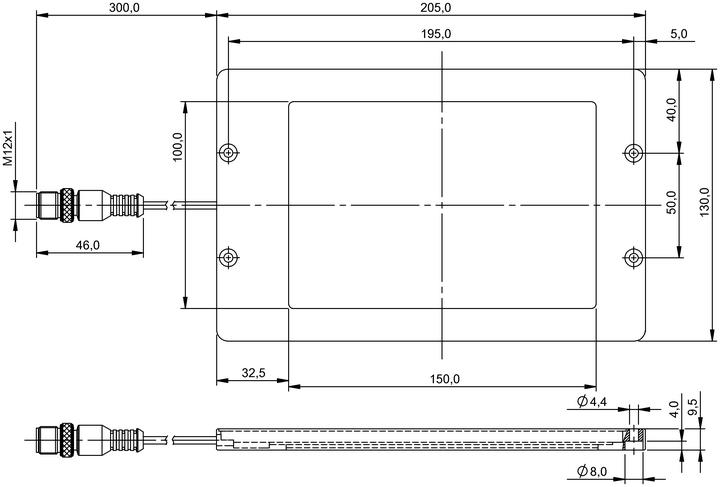

產品視圖

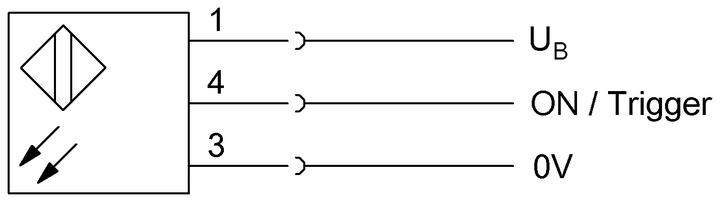

接線圖
