信號轉換器BAE002P

來源：未知    日期：2017/01/05    瀏覽量：次

• 產品組別	信號轉換器
  名稱 (簡要說明)	接口轉換器
  使用	用于接口RS232，Sub-D
  連接方式	螺旋式端子
  尺寸	37.0x74.0x19.0 mm
  環境溫度	0…55 °C
  外殼材料	PC
  固定方式	Sub-D插頭的螺栓

• 一般特征

• Functional Safety	No
  產品組別	信號轉換器
  調節器	滑動開關 (1x)
  調整方法	接口RS422/RS485
  短路保護	是
  附加文本	設備通過RS232接口供電。另外，還有一個插口用于外部電源。 更多信息：參見操作手冊。
  名稱 (簡要說明)	接口轉換器
  使用	用于接口RS232，Sub-D
  顯示	數據傳輸Tx - LED黃色 數據傳輸Rx - LED黃色 外部工作電壓 - LED綠色
  型號系列	型號系列SC-XA
  許可/一致性	CE

• 電氣特征

• 傳感器連接	插口Sub-D，9針
  傳輸率	115.2 kBaud max.
  工作電壓UB，最大，DC [V]	12.0 V
  工作電壓UB，最小，DC [V]	7.0 V
  功能性	轉換器，RS232至RS422 轉換器，RS232至RS485
  耗電，無負荷	33 mA
  接口	RS232 (輸入端) RS422/RS485 (輸出端)
  連接方式	螺旋式端子

• 機械特征

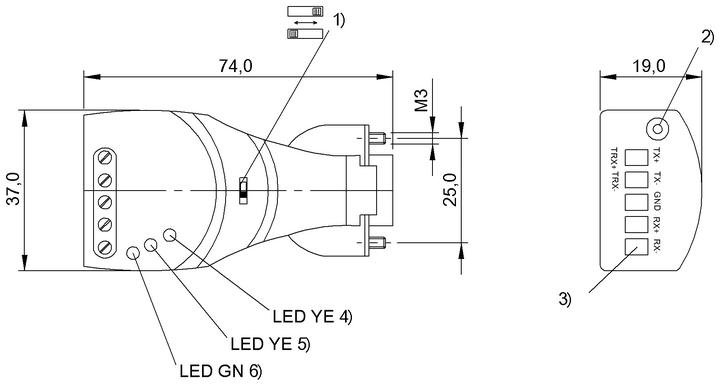

產品視圖

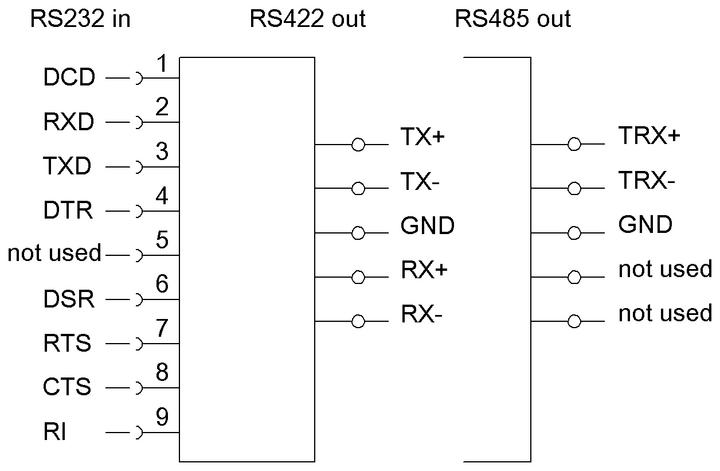

接線圖
