激光BAE00KZ

來源：未知    日期：2017/01/10    瀏覽量：次

• 產品組別	激光
  規格	激光模塊，可對焦
  光線類型	激光-紅光
  連接方式	插接器
  尺寸	Ø20.0x108.0x mm
  環境溫度	-10…50 °C
  外殼材料	黃銅
  表面防護	鍍鎳
  固定方式	螺母M18x1
  輸出功率	5 mW

• 一般特征

• 產品組別	激光
  調節器	調焦環
  調整方法	焦距
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	更多信息：參見操作手冊。 附件單獨訂購。 防電極混淆和瞬間保護/ESD， 過熱保護和LED故障顯示
  供貨范圍	螺母M18x1 (2x) 激光 (1x)
  基本標準	IEC 60947-5-2
  許可/一致性	CE

• 電氣特征

• 測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  工作電流	60 - 70 mA
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	5.0 V
  連接方式	插接器
  輸出功率	5 mW
  無功電流，最大Io，在Ue下	≤ 30 mA
  余波，最大 (Ue的百分比)	15 %

• 機械特征

• 表面防護	鍍鎳
  插頭類型	M12x1-S04
  長度1	Ø20.0 mm
  長度2	108.0 mm
  感應面材料	玻璃
  固定方式	螺母M18x1
  光學頭材料	鋁，陽極化
  規格	激光模塊，可對焦
  環境溫度Ta，最大	50 °C
  環境溫度Ta，最小	-10 °C
  結構	氣缸，光學，直頭
  開啟角度	10º
  外殼材料	黃銅

• 光學特征

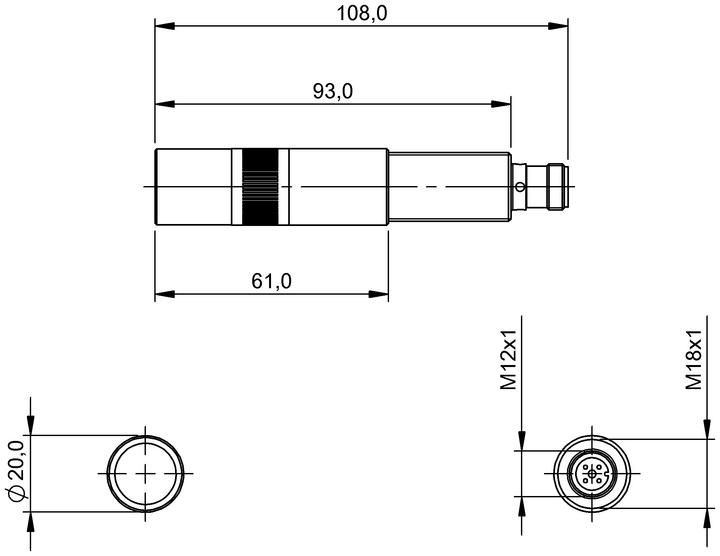

產品視圖

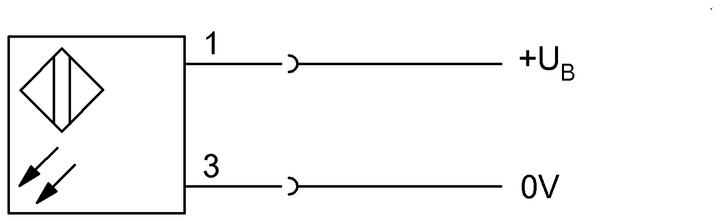

接線圖
