信號放大器BAE00NJ

來源：未知    日期：2017/01/10    瀏覽量：次

• 產品組別	信號放大器
  使用	用于光學傳感器頭BOH
  連接方式	電纜
  尺寸	15.0x61.0x36.0 mm
  環境溫度	-10…55 °C
  外殼材料	ABS，PC
  固定方式	DIN軌道35 mm 螺栓M3

• 一般特征

• 產品組別	信號放大器
  調節器	滑動開關，4位 (1x)
  調整方法	靈敏性 (Sn) 亮/暗切換 學習Sn 分段顯示讀取方向 分段顯示開/關 鍵盤鎖接通/關閉 出廠設置 (復位) 遲滯 (4檔) 集成時間4…128 ms 延遲時間 學習模式：Aut/Hys/Int/Pot
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP65
  附加特性	開關輸出，帶開關閾值自動重新調節，污染補償最高可達50%強度損失。
  附加文本	在排除了過載后，傳感器將重新生效。 更多信息：參見操作手冊。 禮帽式導軌包含在供貨范圍內，其他附件需單獨訂購。
  基本標準	IEC 60947-5-2
  時間功能	關閉延時
  時間功能時長	T = 0..250 ms
  使用	用于光學傳感器頭BOH
  輸入功能	學習Sn
  顯示	故障 - LED綠色閃爍 信號強度 - 分段顯示 工作電壓 - LED綠色 輸出功能 - LED黃色
  型號系列	型號系列SA-OH
  許可/一致性	CE

• 電氣特征

• 測量工作電壓Ue DC	24.0 V
  傳感器連接	M8x1-S49
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.4 V
  輔助輸出端開關功能	常開觸點
  附加輸出端	故障輸出PNP
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  接通延時ton，最大值	1.00 ms
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f，最大 (在Ue下)	500 Hz
  開關輸出	PNP (1x)
  連接方式	電纜
  無功電流，最大Io，在Ue下	45.0 mA

• 機械特征

• 長度1	15.0 mm
  長度2	61.0 mm
  長度3	36.0 mm
  導體數	5
  導線長度	2.00 m
  導線截面	0.14 mm²
  電纜護套材料	PVC
  電纜直徑D，最大	3.7 mm
  固定方式	DIN軌道35 mm 螺栓M3
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	-10 °C
  結構	六面體，直接口
  外殼材料	ABS，PC
  真實開關距離Sr	取決于傳感器頭
  作用范圍Sn	Sn取決于傳感器頭

• 光學特征

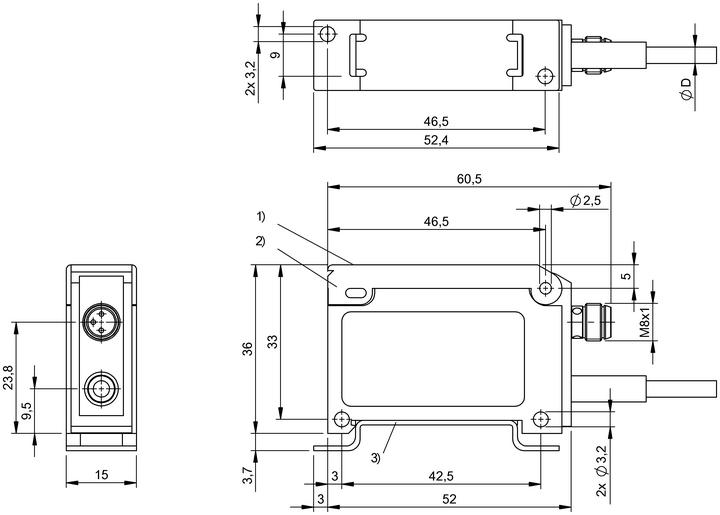

產品視圖

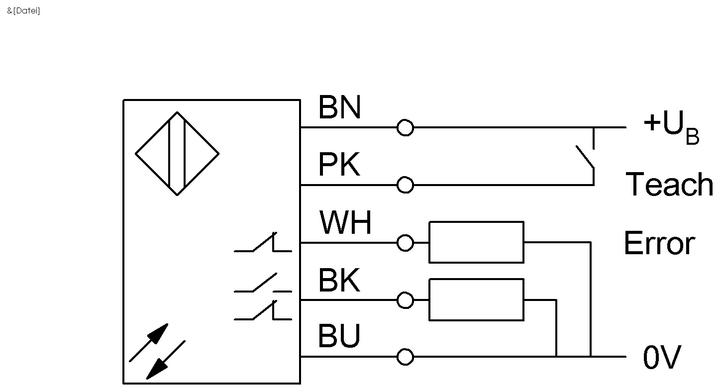

接線圖
