信號轉換器BAE002F

來源：未知    日期：2017/01/10    瀏覽量：次

• 產品組別	信號轉換器
  名稱 (簡要說明)	脈沖或暫停計數器
  使用	用于S4，開關輸出端，至針腳 4
  連接方式	插接器
  尺寸	Ø20.0x60.0x mm
  環境溫度	0…60 °C
  外殼材料	PBT，PA
  固定方式	鎖緊螺母M12x1

• 一般特征

• 產品組別	信號轉換器
  短路保護	是
  反極性保護	是
  防護等級	II
  防護等級符合IEC 60529	IP67
  附加文本	更多信息：參見操作手冊。
  名稱 (簡要說明)	脈沖或暫停計數器
  使用	用于S4，開關輸出端，至針腳 4
  顯示	輸出功能 - LED紅色
  型號系列	型號系列SC-XA
  許可/一致性	CE

• 電氣特征

• 測量工作電流Ie	400 mA
  測量絕緣電壓Ui	75 V DC
  傳感器連接	插口M12x1
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  功能性	零件計數器 (每個零件1個脈沖) 分配器 (每x個零件1個脈沖) 開關放大器，最高400 mA 觸發器 (接通/關閉探測器) 開關逆變器 (NO/NC)
  耗電，無負荷	10 mA
  開關功能	常開觸點/常閉觸點 (NO/NC)
  連接方式	插接器
  輸出信號	NPN (1x)
  輸入電阻	> 10 kOhm
  輸入頻率，最大	10000 Hz
  輸入信號	NPN (1x)
  余波	2.4 V，最大

• 機械特征

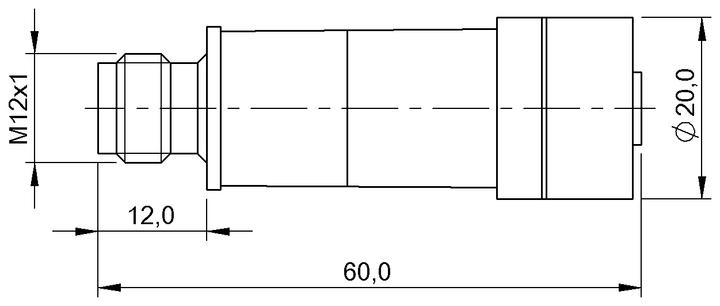

產品視圖

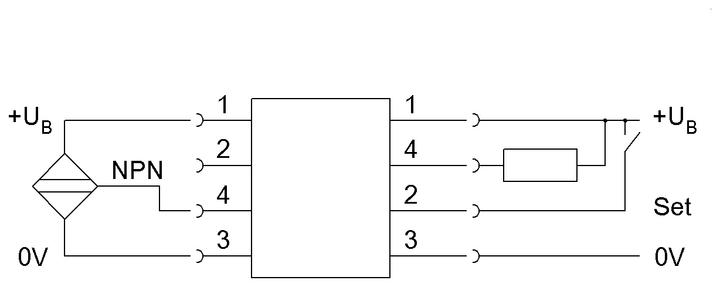

接線圖
