視覺照明BAE00NW

來源：未知    日期：2017/01/19    瀏覽量：次

• 產品組別	視覺照明
  規格	線形照明
  使用	用于視覺傳感器
  光線類型	LED，白色
  連接方式	M5插頭，4針
  尺寸	13.0x18.0x100.0 mm
  環境溫度	-10…55 °C
  外殼材料	鋁
  表面防護	黑色陽極化
  固定方式	螺栓M4

• 一般特征

• 產品組別	視覺照明
  反極性保護	否
  防護等級符合IEC 60529	IP54
  附加文本	更多信息：參見操作手冊。 附件單獨訂購。 適用于脈沖式運行。 設備安裝時，應保證運行過程中無法直視光源。
  供貨范圍	線性照明 (1x) 連接導線，M5轉M12 (1x)
  使用	用于視覺傳感器
  輸入功能	發射器接通/關閉 運行模式：標準/加速
  型號系列	型號系列LX-VS
  許可/一致性	CE

• 電氣特征

• 測量工作電壓Ue DC	24.0 V
  工作電流	100 mA
  光場大小	10.0 mm x 95.0 mm
  連接方式	M5插頭，4針
  輸入信號	觸發器
  運行方式	標準/加速
  最大工作電流	250 mA (加速模式)

• 機械特征

• 表面防護	黑色陽極化
  長度1	13.0 mm
  長度2	18.0 mm
  長度3	100.0 mm
  導線長度	0.30 m
  感應面材料	玻璃
  固定方式	螺栓M4
  規格	線形照明
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	-10 °C
  外殼材料	鋁

• 光學特征

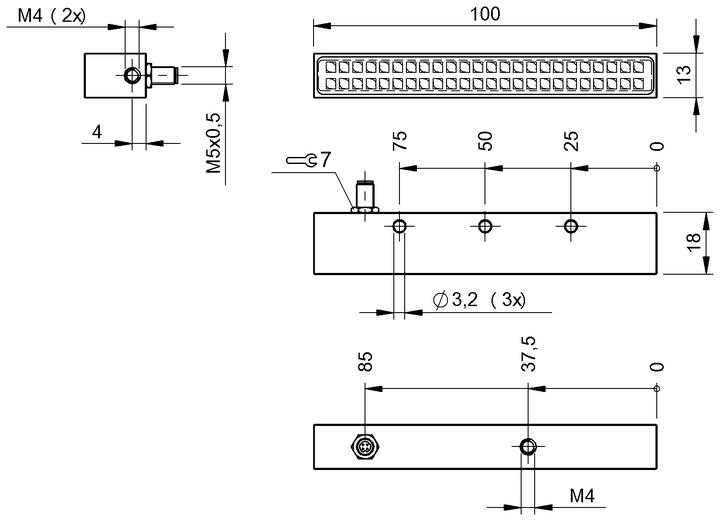

產品視圖

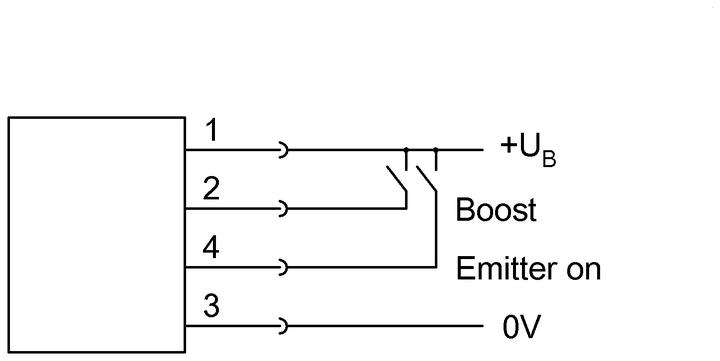

接線圖
