電源BAE0001

來源：未知    日期：2016/11/30    瀏覽量：次

---

   電源
訂貨代碼: BAE0001 BAE PS-XA-1W-24-007-001

    Key Features

    產品組別    電源
    名稱 (簡要說明)    開關電源
    規格    DIN軌道
    尺寸    xx mm
    環境溫度    -20…70 °C
    外殼材料    塑料
    固定方式    禮帽式導軌DIN軌道安裝
    輸入額定電壓    100...240 V AC
    輸出電壓    24 V DC
    輸出額定電流    0.75 A
    輸出功率    18 W

    一般特征

    Functional Safety    No
    Mission Time    0 a
    MTTF (40°C)    87 a
    產品組別    電源
    短路保護    按節拍
    防護等級    I
    防護等級符合IEC 60529    IP20
    附加文本    數值在+25 °C和滿負荷下測量。
    基本標準    EN 61204
    名稱 (簡要說明)    開關電源
    品牌    全球化
    顯示    DC LOW
    DC ON
    型號系列    標準
    許可/一致性    CE
    cULus已列出

    電氣特征

    電壓調整    +1 %
    電源失靈抑制    > 20 ms，在115 V AC下
    > 75 ms，在230 V AC下
    調節范圍    22.5…28.5 V DC
    負荷調整    ±1 %，個別
    互聯運行方式    串聯運行：最多2臺設備
    并聯運行：不可能
    接通峰值電流    < 10 A，在115 V AC下
    < 18 A，在230 V AC下
    接通時間    < 1 s
    絕緣電壓，輸入/輸出端    3000 V AC
    絕緣電阻    > 100 MΩ
    開關頻率f    約130 kHz
    頻率范圍    47…63 Hz
    輸出電壓    24 V DC
    輸出電壓公差    +1 %
    輸出端數    1
    輸出額定電流    0.75 A
    輸出額定電壓    24 V DC
    輸出功率    18 W
    輸入電壓范圍    90…264 V AC
    120…375 V DC
    輸入額定電流    340 mA，在115 V AC下
    210 mA，在230 V AC下
    輸入額定電壓    100...240 V AC
    穩定時間    2 ms
    效率    77 % typ.
    余波    50 mV

    機械特征

    倉儲溫度，最低    -25 °C
    倉儲溫度，最高    85 °C
    固定方式    禮帽式導軌DIN軌道安裝
    規格    DIN軌道
    環境溫度Ta，最大    70 °C
    環境溫度Ta，最小    -20 °C
    接口    端子0.25 mm²… 2.5 mm²
    空氣濕度    20… 95 %，不凝結
    冷卻    Free convection
    外殼材料    塑料
    溫度過高    protected

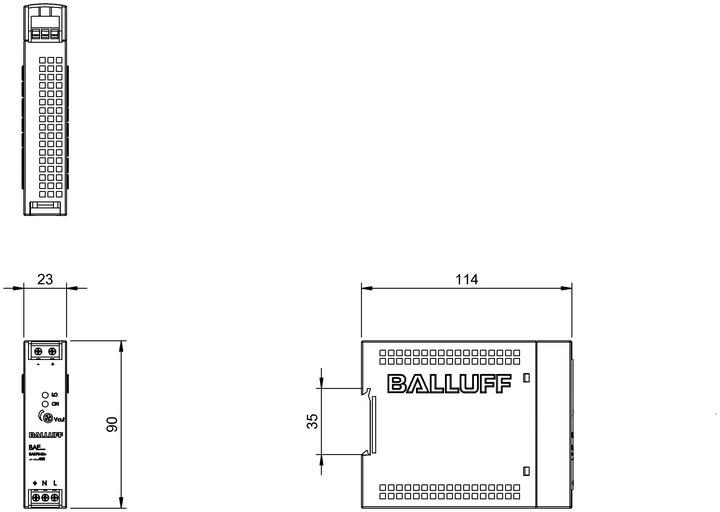

產品視圖


接線圖
