電源BAE0036

來源：未知    日期：2016/12/27    瀏覽量：次

• 產品組別	電源
  名稱 (簡要說明)	開關電源
  規格	DIN軌道
  尺寸	xx mm
  環境溫度	-20…70 °C
  外殼材料	塑料
  固定方式	禮帽式導軌DIN軌道安裝
  輸入額定電壓	100...240 V AC
  輸出電壓	12 V DC
  輸出額定電流	1.5 A
  輸出功率	18 W

• 一般特征

• Functional Safety	No
  Mission Time	0 a
  MTTF (40°C)	82 a
  產品組別	電源
  短路保護	按節拍
  防護等級	I
  防護等級符合IEC 60529	IP20
  附加文本	數值在+25 °C和滿負荷下測量。
  基本標準	EN 61204
  名稱 (簡要說明)	開關電源
  顯示	DC LOW DC ON
  型號系列	標準
  許可/一致性	CE cULus已列出

• 電氣特征

• 電壓調整	+1 %
  電源失靈抑制	> 20 ms，在115 V AC下 > 75 ms，在230 V AC下
  調節范圍	11…14 V DC
  負荷調整	±1 %，個別
  互聯運行方式	串聯運行：最多2臺設備 并聯運行：不可能
  接通峰值電流	< 10 A，在115 V AC下 < 18 A，在230 V AC下
  接通時間	< 1 s
  絕緣電壓，輸入/輸出端	3000 V AC
  絕緣電阻	> 100 MΩ
  開關頻率f	約130 kHz
  頻率范圍	47…63 Hz
  輸出電壓	12 V DC
  輸出電壓公差	+1 %
  輸出端數	1
  輸出額定電流	1.5 A
  輸出額定電壓	12 V DC
  輸出功率	18 W
  輸入電壓范圍	90…264 V AC 120…375 V DC
  輸入額定電流	340 mA，在115 V AC下 210 mA，在230 V AC下
  輸入額定電壓	100...240 V AC
  穩定時間	2 ms
  效率	77 % typ.
  余波	50 mV

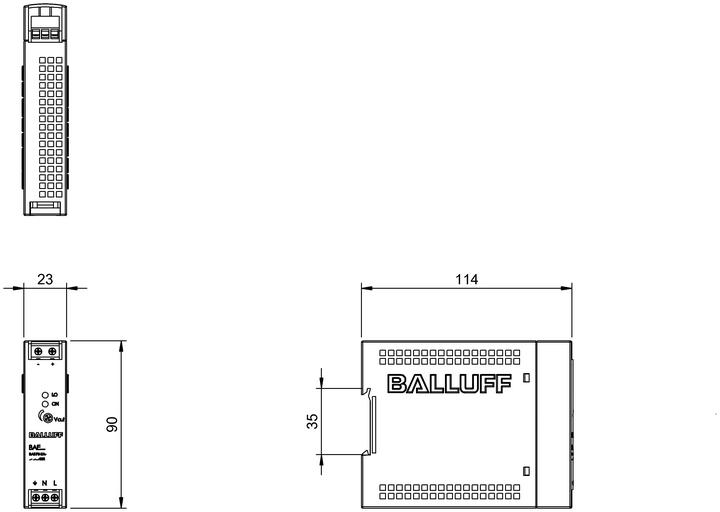

• 機械特征

產品視圖

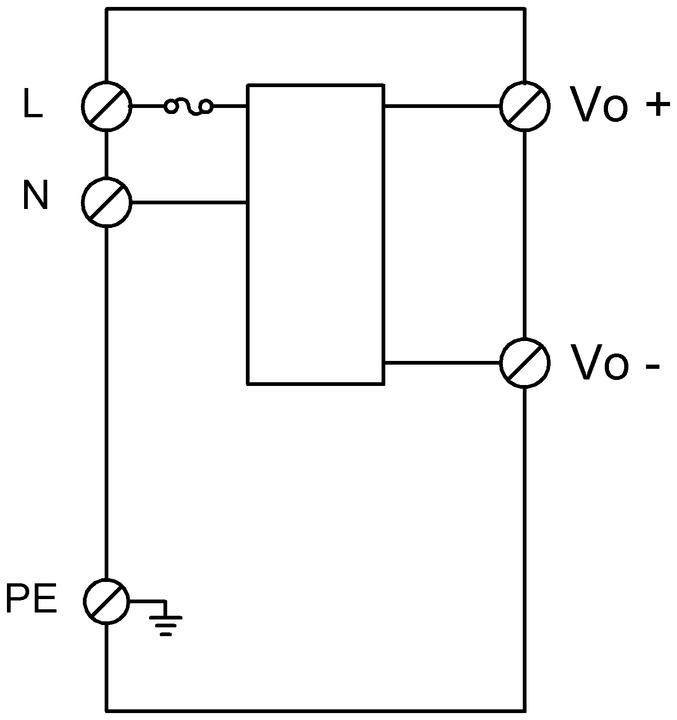

接線圖
