分析單元BIS009H

來源：未知    日期：2016/10/17    瀏覽量：次

• 型號系列	BIS C
  接口	Profibus
  環境溫度	0…60 °C
  防護等級符合IEC 60529	IP65 (帶讀寫頭)

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	20 a
  MTTF (40°C)	68 a
  產品組別	分析單元
  防護等級符合IEC 60529	IP65 (帶讀寫頭)
  附加文本	在額定條件下，數值不得另行規定。 設備不適用于兼容模式。 4個讀寫頭的參數設置：第4字節，數位6 = 1 通過位串選擇相應的讀寫頭： 數位號4 = 0讀寫頭X.1 數位號4 = 1讀寫頭X.2 在安裝時，應注意相應國家的技術標準和 規定。 終端電阻器S2：斷路 = 被動，閉合 = 激活
  許可/一致性	CE UL-FILE E227256，X1卷，BIS

• 電氣特征

• CT1存在/運行	LED green/yellow
  CT2存在/運行	LED green/yellow
  EN61000-4-2/3/4/5/6	Sev. Level 4A/3A/4A/-/3A
  服務接口，內部	RS 232
  工作電壓Vs/Vs1	19.2…28.8 VDC
  耗電量 (24 V DC)	≤ 400 mA
  就緒/總線激活	LED red/green
  控制輸入端	1 (光耦合器已斷開)
  設備接口	Profibus DP從站 電隔離
  輸入電流，24V	11 mA
  無功控制電壓	1.5…-40 V
  延遲時間，典型	5 ms
  有功控制電壓	4…40 V
  余波	≤ 10 %

• 機械特征

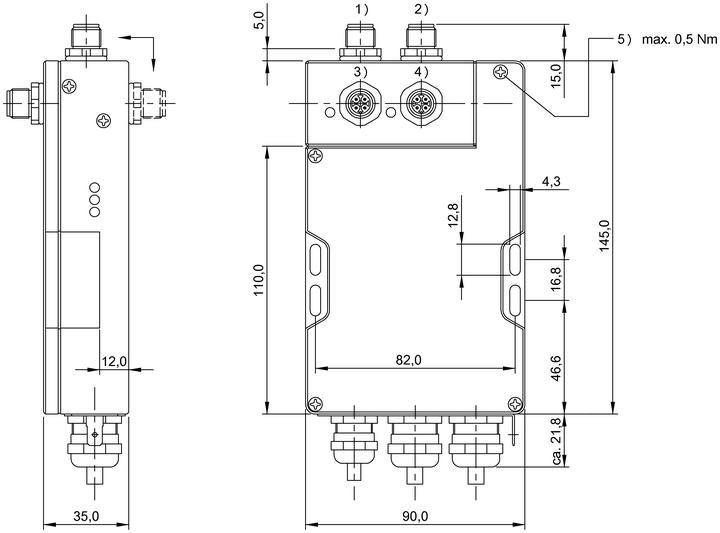

產品視圖
