分析單元BIS00AY

來源：未知    日期：2016/10/17    瀏覽量：次

• 型號系列	BIS C
  接口	以太網
  環境溫度	0…60 °C
  外殼材料	GD-Al
  防護等級符合IEC 60529	IP65 (帶插頭)

• 一般特征

• Functional Safety	No
  Mission Time	10 a
  產品組別	分析單元
  防護等級符合IEC 60529	IP65 (帶插頭)
  附加文本	在額定條件下，數值不得另行規定。 在安裝時，應注意相應國家的技術標準和 規定。 如果開關S1.1在加上工作電壓后閉合，設備的以太網設置便會復位。 附件不包含在供貨范圍內： 用于連接： X1 = 插接器BKS-S79-00 X3 = 插接器BKS-S182-00 (D編碼) 或 X3 = 適配電纜 BIS C-526-PVC-0.5 (插接器D編碼，帶RJ45聯結器和0.5m電纜)
  許可/一致性	CE UL-FILE E227256，X1卷，BIS

• 電氣特征

• (BB) 運行準備就緒	LED綠色
  (NS) 網絡狀態	LED green
  (RxD) 接收數據	LED yellow
  (TxD) 傳輸數據	LED yellow
  EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 4A/3A/3A/1B/3A
  編碼標簽，操作	LED yellow
  編碼標簽存在	LED yellow
  服務接口X4	內置式插頭，4針
  服務接口，內部	RS 232
  工作電壓Vs/Vs1	19.2…28.8 VDC
  耗電量 (24 V DC)	≤ 400 mA
  接口X1	Vs 24V DC: Panel connector 5-pin
  接口X3	EtherNet, X3 Panel connector 4-pole D-coded
  就緒	LED green
  設備接口	以太網TCP/IP
  余波	≤ 10 %

• 機械特征

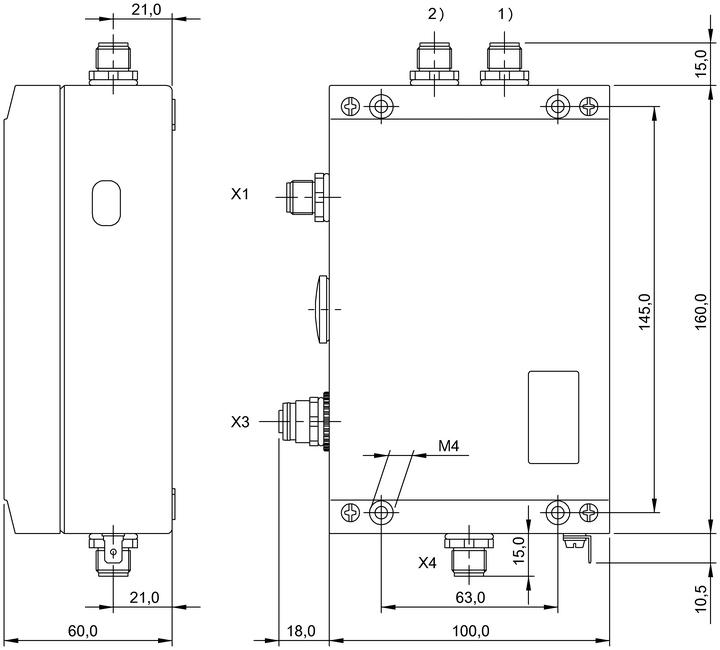

產品視圖
