分析單元BIS00EP

來源：未知    日期：2016/10/17    瀏覽量：次

• 型號系列	BIS M
  接口	以太網
  環境溫度	0…60 °C
  外殼材料	鋁
  防護等級符合IEC 60529	IP67 (帶插頭)

• 一般特征

• Functional Safety	No
  Mission Time	20 a
  產品組別	分析單元
  防護等級符合IEC 60529	IP67 (帶插頭)
  附加文本	Only for use with read head: BIS M-300-003-S115 BIS M-301-003-S115 BIS M-302-003-S115 BIS M-304-003-S115 BIS M-351-003-S115 在額定條件下，數值不得另行規定。 在安裝時，應注意相應國家的技術標準和 規定。 附件不包含在供貨范圍內： 用于連接： X1 = 插接器BKS-S79-00 X3 = 插接器BKS-S182-00 (D編碼) 或 X3 = 適配電纜 BIS C-526-PVC-0.5 (插接器D編碼，帶RJ45聯結器和0.5m電纜) 在首次裝備時，需同時訂購電纜，如： BIS Z-501-PU1-05/E BISZ-501-PU1-10/E BIS Z-501-PU1-15/E BIS Z-501-PU1-20/E BIS Z-501-PU1-25/E BIS Z-501-PU1-50/E BIS Z-501-PU1-00.5/M BIS Z-501-PU1-01/M BIS Z-501-PU1-02/M BIS Z-501-PU1-05/M BIS Z-502-PU1-05/E BIS Z-502-PU1-10/E BIS Z-502-PU1-15/E BIS Z-502-PU1-20/E BIS Z-502-PU1-25/E BIS Z-502-PU1-50/E BIS Z-502-PU1-00.5/M BIS Z-502-PU1-01/M BIS Z-502-PU1-02/M BIS Z-502-PU1-05/M
  許可/一致性	CE UL-FILE E227256，X1卷，BIS

• 電氣特征

• (BB) 運行準備就緒	LED綠色
  (NS) 網絡狀態	LED green
  (RxD) 接收數據	LED yellow
  (TxD) 傳輸數據	LED yellow
  EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 3B/3A/4B/3A/3A
  LED1，以太網狀態	LED yellow/green
  LED2，以太網狀態	LED yellow/green
  讀取頭連接	Head 1x Panel connector 8 pole for all BIS M-3xx-003- with male 8 pole
  工作電壓Vs	19.2…28.8 VDC
  耗電量 (24 V DC)	≤ 150 mA
  接口X1	Vs 24V DC: Panel connector 5-pin
  接口X3	Ethernet: panel connector 4 pole, D-coded
  設備接口	以太網TCP/IP
  余波	≤ 10 %

• 機械特征

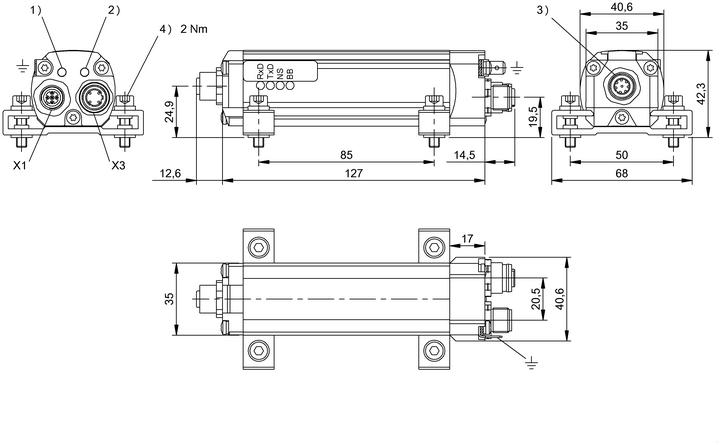

產品視圖
