分析單元BIS00J0

來源：未知    日期：2016/10/17    瀏覽量：次

• 型號系列	BIS M
  接口	RS 232
  環境溫度	0…60 °C
  外殼材料	ABS
  防護等級符合IEC 60529	IP65 (帶插頭)

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	20 a
  MTTF (40°C)	75 a
  產品組別	分析單元
  防護等級符合IEC 60529	IP65 (帶插頭)
  附加文本	在安裝時，應注意相應國家的技術標準和 規定。 在額定條件下，數值不得另行規定。 附件不包含在供貨范圍內： 用于連接： X1 = BKS-S79-00 X2 = BKS-S115-00 X3 = BKS-S103-00
  許可/一致性	CE UL-FILE E227256，X1卷，BIS

• 電氣特征

• CT1存在/運行	LED green/yellow
  CT2存在/運行	LED green/yellow
  EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 3A/3A/3A/2A/3A
  電壓降，在20 mA時	ca. 2.5 V
  工作電壓Vs	19.2…28.8 VDC
  工作電壓，輸出端Vs	19.2…28.8 VDC
  耗電量 (24 V DC)	≤ 400 mA
  接口X1	Vs 24V DC: Panel connector 5-pin
  接口X2	IN/Out: Panel connector 8-pole
  接口X3	Serial Interface: Panel connector 5-pole, B-coded
  就緒	LED green
  控制輸出端	4 (光耦合器已斷開) PNP，正極開關
  控制輸入端	1 (光耦合器已斷開)
  設備接口	RS232
  輸出電流，最大	20 mA
  輸入電流，24V	11 mA
  無功控制電壓	1.5…-40 V
  延遲時間，典型	5 ms
  有功控制電壓	4…40 V
  余波	≤ 10 %

• 機械特征

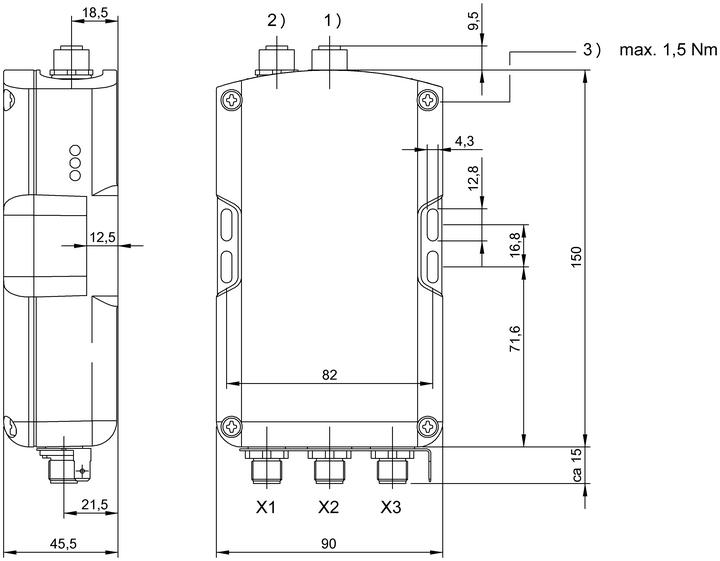

產品視圖

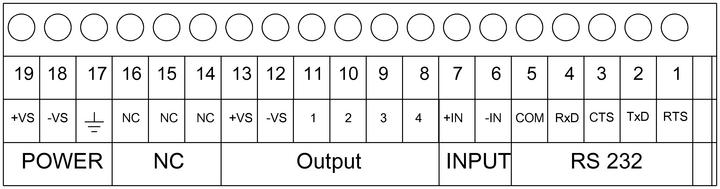

接線圖
