分析單元BIS00NA

來源：未知    日期：2016/10/18    瀏覽量：次

• 型號系列	BIS U
  接口	以太網
  環境溫度	-20…55 °C
  外殼材料	鋼，涂層
  防護等級符合IEC 60529	IP65 (帶插頭)

• 一般特征

• 產品組別	分析單元
  防護等級符合IEC 60529	IP65 (帶插頭)
  附加文本	在額定條件下，數值不得另行規定。 在安裝時，應注意相應國家的技術標準和 規定。 附件不包含在供貨范圍內： 天線BIS U-300-C0-TNCB，歐洲 天線電纜： BIS U-500-EF-01 = 1 m，訂購代碼：BAM01HL BIS U-500-EF-02 = 2 m，訂購代碼：BAM01HM BIS U-500-EF-05 = 5 m，訂購代碼：BAM01HN BIS U-500-EF-10 = 10 m，訂購代碼：BAM01HP 只允許在歐盟成員國使用。 附件不包含在供貨范圍內，用于連接： X1 = 插接器BKS-S 79-00，訂購代碼：BCC00T8 X2 = 插接器BKS-S115-00，訂購代碼：BCC00YA X3 = 接口電纜BIS C-522-PVC-02，訂購代碼：BCC00PL X4 = 插接器組件BCC E878-0000-Z1-41X8T4， 訂購代碼：BCC09N2
  許可/一致性	CE ETSI EN 302 208

• 電氣特征

• (RxD) 接收數據	LED orange, flash.
  (TxD) 傳輸數據	LED orange, flash.
  EN55022	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 2A/2A/3A/2B/XA
  Tag運行	LED orange, flashing
  TCP/IP就緒	LED green
  TCP/IP已連接	LED green, flashing
  標簽存在 (TP)	LED orange
  標準	ISO 18000-6C EPCglobal™，1級，第2代
  電壓降，在20 mA時	ca. 2.5 V
  工作電壓Vs	19.2…28.8 VDC
  工作電壓，輸出端Vs	19.2…28.8 VDC
  耗電量 (24 V DC)	≤ 1 A
  接口X1	Vs 24V DC: Panel connector 5-pin
  接口X2	IN/Out: Panel connector 8-pole
  接口X3	Service interface, RS232: Panel connector 4 pole, A-coded
  接口X4	Device interface TCP/IP: RJ 45 female 8 pole
  就緒 / 故障	LED green/red
  控制輸出端	4 (光耦合器已斷開) PNP，正極開關
  控制輸入端	2 (光耦合器已斷開)
  能夠使用多標簽	Yes
  頻率范圍	EU 865...868 MHz
  輸出1	LED orange
  輸出2	LED orange
  輸出3	LED orange
  輸出4	LED orange
  輸出導線，可調式	17 dBm…30 dBm (50 mW…1 W)
  輸出電流，最大	50 mA
  輸入1	LED orange
  輸入2	LED orange
  輸入電流，24V	11 mA
  天線阻抗	50 Ω
  無功控制電壓	1.5…-40 V
  延遲時間，典型	5 ms
  有功控制電壓	4…40 V
  余波	≤ 10 %

• 機械特征

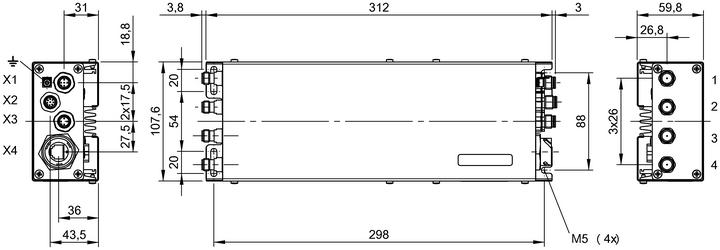

產品視圖
