通信模塊BAE003W

來源：未知    日期：2016/10/18    瀏覽量：次

• 型號系列	BIS L
  接口	RS 232
  環境溫度	0…60 °C
  外殼材料	ABS
  防護等級符合IEC 60529	IP65 (帶插頭)

• 一般特征

• 產品組別	通信模塊
  防護等級符合IEC 60529	IP65 (帶插頭)
  附加文本	附件不包含在供貨范圍內，用于連接： X1 = 插接器BKS-S 79-00，訂購代碼：BCC00T8 X2 = 接口電纜BIS C-522-PVC-02，訂購代碼：BCC00PL 固定角鋼 (安裝套件) BIS Z-HW-001，訂購代碼：BAM012L (用于將件通信模塊固定到支撐軌上上) T形件BKS-S115-TW2-03，訂購代碼：BCC00TK 終端插頭BKS-S117-R01，訂購代碼：BCC00TM 線路 = 至讀取頭的電纜： BIS Z-501-PU1-xx/x 在安裝時，應注意相應國家的技術標準和 規定。 在額定條件下，數值不得另行規定。
  許可/一致性	CE

• 電氣特征

• (BB) 運行準備就緒	LED綠色
  (RxD) 接收數據	LED yellow
  EN55011	Gr.1,Cl.A
  EN55022	Gr.1,Cl.B
  EN61000-4-2/3/4/5/6	Sev. Level 4A/3A/3A/2B/3A
  工作電壓Vs	19.2…28.8 VDC
  耗電量 (24 V DC)	≤ 200 mA + 20 mA，每個頭
  接口X1	Input, Vs 24V DC: Panel connector 5-pin
  接口X2	Interface RS 232: Panel connector 4-pole
  設備接口	RS232
  余波	≤ 10 %

• 機械特征

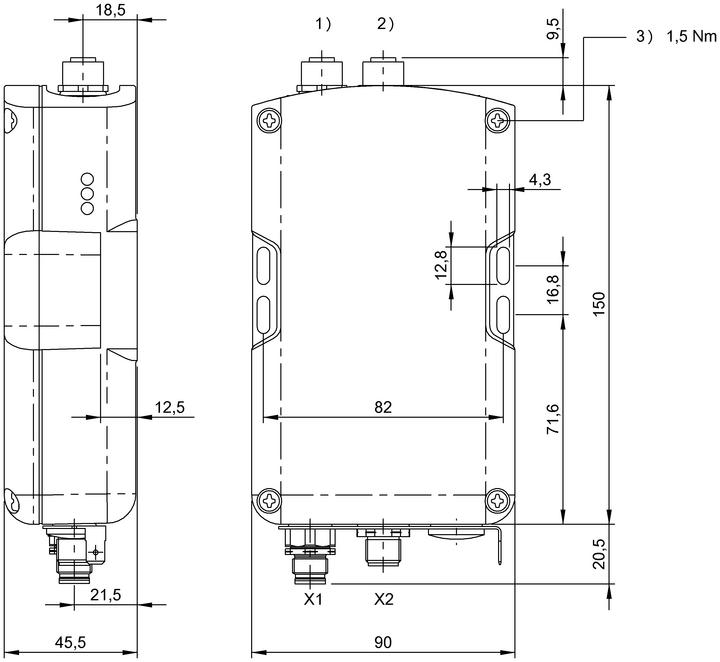

產品視圖
