分析單元BIS009K

來源：未知    日期：2016/10/18    瀏覽量：次

• 型號系列	BIS C
  接口	Profibus
  環境溫度	0…60 °C
  外殼材料	ABS
  防護等級符合IEC 60529	IP65 (帶讀寫頭)
  天線形狀	圓形

• 一般特征

• Functional Safety	No
  Mission Time	20 a
  產品組別	分析單元
  防護等級符合IEC 60529	IP65 (帶讀寫頭)
  附加文本	在額定條件下，數值不得另行規定。 在安裝時，應注意相應國家的技術標準和 規定。 終端電阻器S2：斷路 = 被動，閉合 = 激活 2) 電纜需小心處置。不得拉電纜！ 附件不包含在供貨范圍內： 延長電纜，8針，5m = BIS C-516-PU-05 延長電纜，8針，10m = BIS C-516-PU-10 延長電纜，8針，20m = BIS C-516-PU-20 延長電纜，8針，30m = BIS C-516-PU-30
  許可/一致性	CE

• 電氣特征

• CT1存在/運行	LED green/yellow
  CT2存在/運行	LED green/yellow
  EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 4A/3A/4A/-/3A
  電壓降，在20 mA時	ca. 2.5 V
  讀取頭連接	1x coupling 8-pole for all C-35. with 8-pole plug ± 90° rotatable Cable length not variable 25±3 cm
  服務接口，內部	RS 232
  工作電壓Vs/Vs1	19.2…28.8 VDC
  工作電壓，輸出端Vs	19.2…28.8 VDC
  耗電量 (24 V DC)	≤ 400 mA
  就緒/總線激活	LED red/green
  控制輸出端	PNP，正極開關 2 (光耦合器已斷開)
  控制輸入端	1 (光耦合器已斷開)
  設備接口	Profibus DP從站 電隔離
  輸出電流，最大	20 mA
  輸入電流，24V	11 mA
  無功控制電壓	1.5…-40 V
  延遲時間，典型	5 ms
  有功控制電壓	4…40 V
  余波	≤ 10 %

• 機械特征

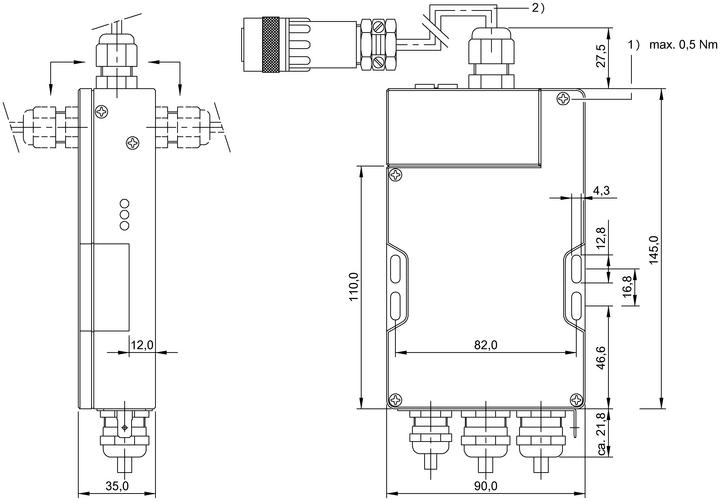

產品視圖
