分析單元BIS009T

來源：未知    日期：2016/10/18    瀏覽量：次

• 型號系列	BIS C
  接口	Devicenet
  環境溫度	0…60 °C
  外殼材料	ABS
  防護等級符合IEC 60529	IP65 (帶插頭)

• 一般特征

• Functional Safety	No
  Mission Time	20 a
  產品組別	分析單元
  防護等級符合IEC 60529	IP65 (帶插頭)
  附加文本	附件不包含在供貨范圍內： 用于X1 = 5針連接插座BKS-S79-00 在安裝時，應注意相應國家的技術標準和 規定。 在額定條件下，數值不得另行規定。 附件不包含在供貨范圍內： 5針連接插座BKS-S92-00，直頭 5針連接插座BKS-S93-00，彎頭 1) 電纜需小心處置。不得拉電纜！ 附件不包含在供貨范圍內： 延長電纜，8針，5m = BIS C-516-PU-05 延長電纜，8針，10m = BIS C-516-PU-10 延長電纜，8針，20m = BIS C-516-PU-20 延長電纜，8針，30m = BIS C-516-PU-30
  許可/一致性	CE

• 電氣特征

• CT1存在/運行	LED green/yellow
  CT2存在/運行	LED green/yellow
  EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 4A/3A/4A/2A/3A
  MOD/NET狀態	LED green/red
  讀取頭連接	1x coupling 8-pole for all C-35. with 8-pole plug ± 90° rotatable Cable length not variable 25±3 cm
  服務接口，內部	RS 232, X4 6 pole
  工作電壓Vs/Vs1	19.2…28.8 VDC
  耗電量 (24 V DC)	≤ 400 mA
  接口X1	Vs 24V DC, input: Panel connector 5-pin
  接口X2	DeviceNet input: Panel connector 5-pole
  接口X3	DeviceNet output: Panel connector 5-pole
  控制輸入端	1 (光耦合器已斷開)
  設備接口	DeviceNet 電隔離
  輸入電流，24V	11 mA
  無功控制電壓	1.5…-40 V
  延遲時間，典型	5 ms
  有功控制電壓	4…40 V
  余波	≤ 10 %

• 機械特征

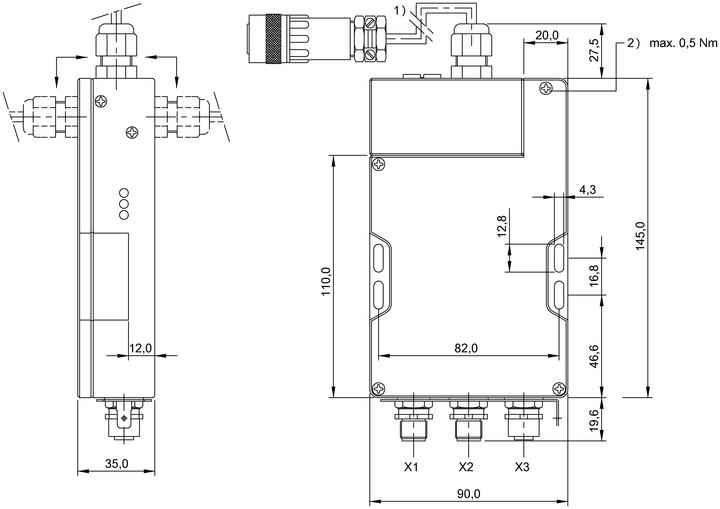

產品視圖
