分析單元BIS00AT

來源：未知    日期：2016/10/18    瀏覽量：次

• 型號系列	BIS C
  接口	Devicenet
  環境溫度	0…60 °C
  外殼材料	GD-Al
  防護等級符合IEC 60529	IP65 (帶插頭)

• 一般特征

• Functional Safety	No
  Mission Time	10 a
  產品組別	分析單元
  防護等級符合IEC 60529	IP65 (帶插頭)
  附加文本	在額定條件下，數值不得另行規定。 附件不包含在供貨范圍內： 用于連接：X1 = BKS-S79-00 X2 = BKS-S98-00 X3 = BKS-S99-00 密封帽，用于X2 = 118735 終端電阻器，用于X2 = BKS-S98-R1 在安裝時，應注意相應國家的技術標準和 規定。
  許可/一致性	CE UL-FILE E227256，X1卷，BIS

• 電氣特征

• CT1存在/運行	LED green/yellow
  CT2存在/運行	LED green/yellow
  EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 4A/3A/4A/2A/3A
  MOD/NET狀態	LED green/red
  服務接口X4	內置式插頭，4針
  工作電壓Vs/Vs1	19.2…28.8 VDC
  耗電量 (24 V DC)	≤ 400 mA
  接口X1	Vs 24V DC, input: Panel connector 5-pin
  接口X2	DeviceNet output, Vs1: Round connector 5-pole (female)
  接口X3	DeviceNet input, Vs1: Round connector 5-pole (plug)
  控制輸入端	1 (光耦合器已斷開)
  設備接口	DeviceNet 電隔離
  輸入電流，24V	11 mA
  無功控制電壓	1.5…-40 V
  延遲時間，典型	5 ms
  有功控制電壓	4…40 V
  余波	≤ 10 %

• 機械特征

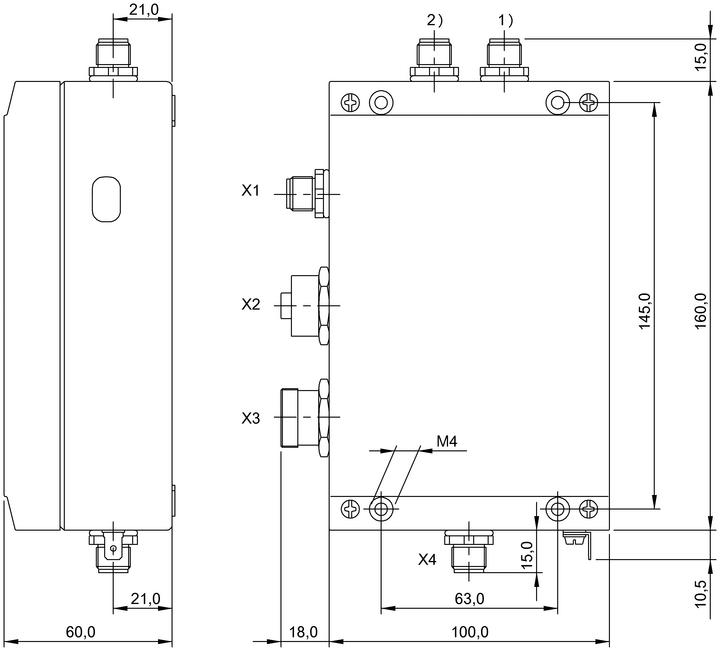

產品視圖
