分析單元BIS00EF

來源：未知    日期：2016/10/18    瀏覽量：次

• 型號系列	BIS L
  接口	以太網
  環境溫度	0…60 °C
  外殼材料	GD-Al
  防護等級符合IEC 60529	IP65 (帶插頭)

• 一般特征

• Functional Safety	No
  Mission Time	20 a
  產品組別	分析單元
  防護等級符合IEC 60529	IP65 (帶插頭)
  附加文本	在安裝時，應注意相應國家的技術標準和 規定。 在額定條件下，數值不得另行規定。 附件不包含在供貨范圍內： 用于連接： X1 = 插接器BKS-S79-00 X3 = 插接器BKS-S182-00 (D編碼) 或 X3 = 適配電纜 BIS C-526-PVC-0.5 (插接器D編碼，帶RJ45聯結器和0.5m電纜)
  許可/一致性	CE UL-FILE E227256，X1卷，BIS

• 電氣特征

• (DR) 比特率	LED綠色/紅色
  (L/A) 鏈接/活動性	LED綠色/紅色
  (MS) 模塊狀態	LED綠色/紅色
  (NS) 網絡狀態	LED green/red
  CT1存在/運行	LED green/yellow
  CT2存在/運行	LED green/yellow
  EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 4A/3A/4A/1A/3A
  服務接口X4	內置式插頭，4針 RS232
  工作電壓Vs	19.2…28.8 VDC
  耗電量 (24 V DC)	≤ 400 mA
  接口X1	Vs 24V DC: Panel connector 5-pin
  接口X3	Ethernet: panel connector 4 pole, D-coded
  就緒	LED green
  設備接口	以太網/IP
  余波	≤ 10 %

• 機械特征

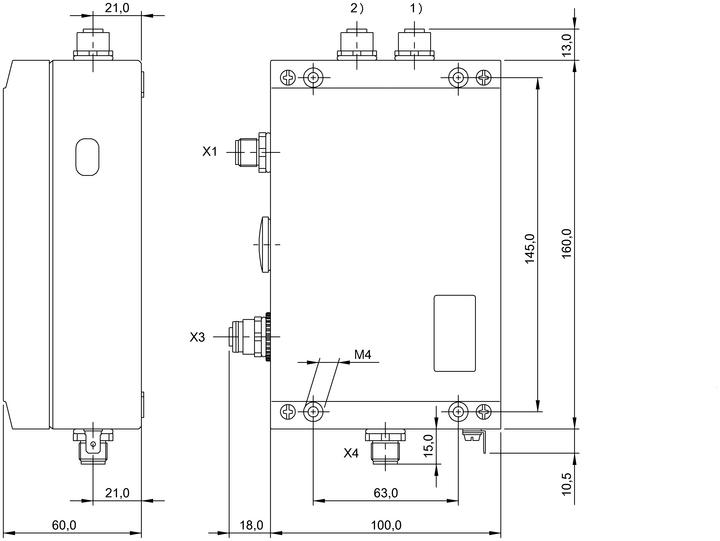

產品視圖
