分析單元BIS00F5

來源：未知    日期：2016/10/19    瀏覽量：次

• 型號系列	BIS S
  接口	Profibus
  環境溫度	0…60 °C
  外殼材料	GD-Al
  防護等級符合IEC 60529	IP65 (帶插頭)

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	0 a
  MTTF (40°C)	68 a
  產品組別	分析單元
  防護等級符合IEC 60529	IP65 (帶插頭)
  附加文本	在安裝時，應注意相應國家的技術標準和 規定。 在額定條件下，數值不得另行規定。 附件不包含在供貨范圍內： 用于連接： X1 = BKS-S79-00 X2 = BKS-S103-00 X3 = BKS-S105-00 密封帽，用于X3 = BKS 12-CS-00 終端電阻器，用于X3 = BKS-S105-R01
  許可/一致性	CE

• 電氣特征

• CT1存在/運行	LED green/yellow
  CT2存在/運行	LED green/yellow
  EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 4A/3A/4A/2B/3A
  服務接口X4	內置式插頭，4針 RS232
  工作電壓Vs	21.6…26.4 VDC
  耗電量 (24 V DC)	≤ 600 mA
  接口X1	Input, Vs 24V DC: Panel connector 5-pin
  接口X2	PROFIBUS station: Panel connector 5-pole B-coded
  接口X3	PROFIBUS station: Panel connector 5-pole B-coded
  就緒/總線激活	LED red/green
  控制輸入端	1 (光耦合器已斷開)
  設備接口	Profibus DP從站 電隔離
  輸入電流，24V	11 mA
  無功控制電壓	1.5…-40 V
  延遲時間，典型	5 ms
  有功控制電壓	4…40 V
  余波	≤ 10 %

• 機械特征

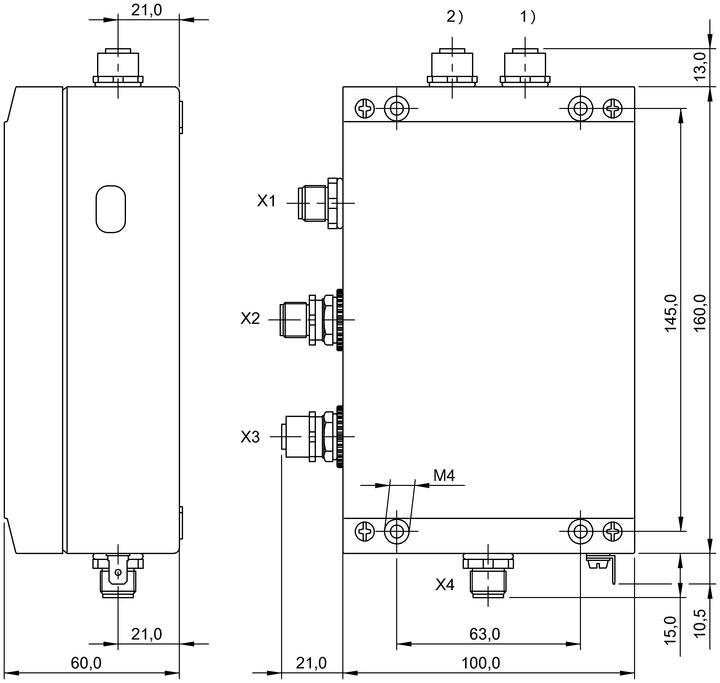

產品視圖
