分析單元BIS00R2

來源：未知    日期：2016/10/19    瀏覽量：次

• 型號系列	BIS U
  接口	RS 232
  環境溫度	-20…55 °C
  外殼材料	鋼，涂層
  防護等級符合IEC 60529	IP65 (帶插頭)

• 一般特征

• 產品組別	分析單元
  防護等級符合IEC 60529	IP65 (帶插頭)
  附加文本	在額定條件下，數值不得另行規定。 在安裝時，應注意相應國家的技術標準和 規定。 只允許在美國、加拿大和墨西哥使用。 在首次裝備時：附件參見www.balluff.com
  許可/一致性	IC RSS-210 FCC，第15部分 SCT NOM-121-SCT1-2009

• 電氣特征

• (RxD) 接收數據	LED orange, flash.
  (TxD) 傳輸數據	LED orange, flash.
  EN55022	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 2A/2A/3A/2A/XA
  Tag運行	LED orange, flashing
  標簽存在 (TP)	LED orange
  標準	EPCglobal™，1級，第2代 ISO 18000-6C
  電壓降，在20 mA時	ca. 2.5 V
  工作電壓Vs	19.2…28.8 VDC
  工作電壓，輸出端Vs	19.2…28.8 VDC
  耗電量 (24 V DC)	≤ 1 A
  接口X1	Vs 24V DC: Panel connector 5-pin
  接口X2	IN/Out: Panel connector 8-pole
  接口X3	Service interface, RS232: Panel connector 4 pole, A-coded
  接口X4	Device interface RS 232: Panel connector 4 pole, A-coded
  就緒 / 故障	LED green/red
  控制輸出端	PNP，正極開關 4 (光耦合器已斷開)
  控制輸入端	2 (光耦合器已斷開)
  能夠使用多標簽	Yes
  頻率范圍	902...928 MHz
  輸出1	LED orange
  輸出2	LED orange
  輸出3	LED orange
  輸出4	LED orange
  輸出導線，可調式	17 dBm…30 dBm (50 mW…1 W)
  輸出電流，最大	50 mA
  輸入1	LED orange
  輸入2	LED orange
  輸入電流，24V	11 mA
  天線阻抗	50 Ω
  無功控制電壓	1.5…-40 V
  延遲時間，典型	5 ms
  有功控制電壓	4…40 V
  余波	≤ 10 %

• 機械特征

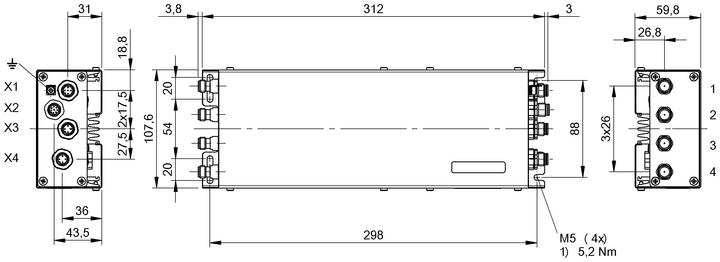

產品視圖
