讀寫器BIS00TC

來源：未知    日期：2016/10/19    瀏覽量：次

• 型號系列	BIS C
  接口	并行
  環境溫度	0…50 °C
  外殼材料	CuZn，鍍鎳
  防護等級符合IEC 60529	IP67
  天線形狀	圓形
  鋼制材料中的安裝方式	帶緩沖區

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	0 a
  MTTF (40°C)	27 a
  產品組別	讀寫器
  防護等級符合IEC 60529	IP67
  附加文本	在額定條件下，數值不得另行規定。 使用專為安裝而附帶的螺母。 在安裝時，應注意相應國家的技術標準和 規定。
  許可/一致性	CE

• 電氣特征

• CT存在，/不存在	LED ON / OFF
  EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 4A/3A/4A/2A/3A
  電壓降，在50 mA時	≤ 1.5 V
  工作電壓Vs	19.2…26.4 VDC
  耗電量 (24 V DC)	≤ 300 mA，無負荷
  控制輸出端	PNP，正極開關 9
  控制輸入端	3 (光耦合器已斷開)
  屏蔽	COLORLESS
  設備接口	并行
  輸出電流，最大	50 mA
  輸出端，數據有效	BK
  輸出端，位0	BN
  輸出端，位1	RD
  輸出端，位2	OG
  輸出端，位3	YE
  輸出端，位4	GN
  輸出端，位5	BU
  輸出端，位6	VT
  輸出端，位7	GY
  輸出端短路	LED fast flashing
  輸入電流，24V	3 mA
  輸入端+24 VDC	Conductor coloring WH, 0.5 mm²
  輸入端0 VDC	Conductor coloring LIGHT BU, 0.5 mm²
  輸入端AD 0	BN / BK
  輸入端AD 1	RD / BK
  輸入端AD 2	OG / BK
  輸入端AD-COM	YE / BK
  數據檢查錯誤	LED slow flashing
  無功控制電壓	0…6 V
  有功控制電壓	17…27 V

• 機械特征

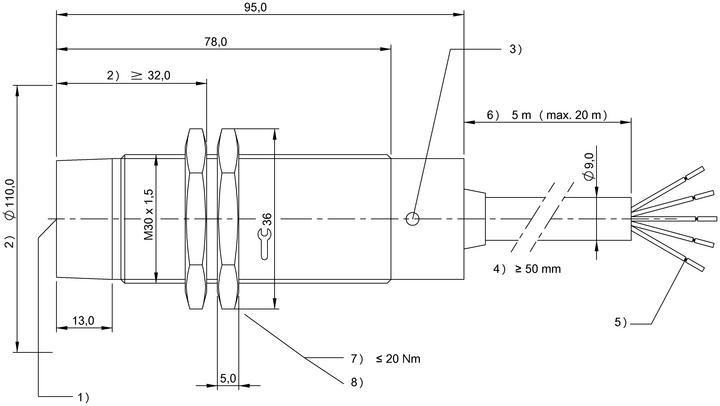

產品視圖
