通信模塊BAE00JK

來源：未知    日期：2016/10/19    瀏覽量：次

• 環境溫度	-20…50 °C
  外殼材料	GD-Al
  防護等級符合IEC 60529	IP30

• 一般特征

• 產品組別	通信模塊
  防護等級符合IEC 60529	IP30
  附加文本	在額定條件下，數值不得另行規定。
  功能顯示	故障LED紅色 Profibus狀態LED綠色/紅色 Profibus模式LED綠色/紅色 Subnet 16總線LED黃色 電源 (AN)，LED綠色
  許可/一致性	CE FCC，第15部分

• 電氣特征

• EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 4A/3A/4A/2A/3A
  波特率	9600至115200
  工作電壓Vs	12…30 VDC
  耗電量 (24 V DC)	133 mA
  接口X1	Subnet 16, RS485/power supply Panel connector 5 pol. M12
  接口X2	PROFIBUS node: D-sub 9-pin.
  接口X3	USB Type B
  設備接口	Profibus DP從站 (主站) 電隔離 子網16，物理接口RS485 (RFID網絡) USB 2.0 (配置)
  余波	≤ 10 %

• 機械特征

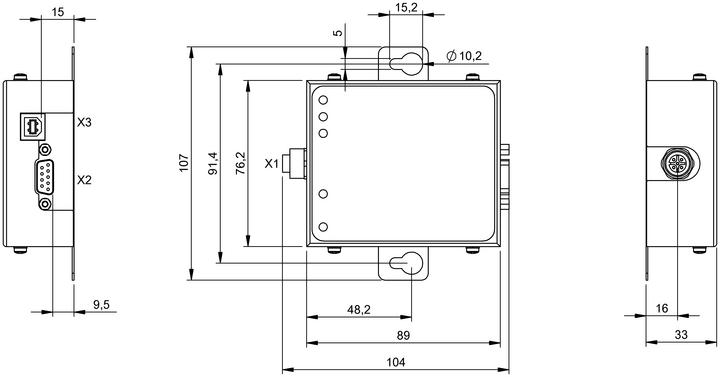

產品視圖
