分析單元BIS008Z

來源：未知    日期：2016/10/20    瀏覽量：次

• 型號系列	BIS C
  接口	RS 232
  環境溫度	0…60 °C
  外殼材料	ABS
  防護等級符合IEC 60529	IP65 (帶讀寫頭)
  天線形狀	圓形

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	20 a
  MTTF (40°C)	69 a
  產品組別	分析單元
  防護等級符合IEC 60529	IP65 (帶讀寫頭)
  附加文本	在安裝時，應注意相應國家的技術標準和 規定。 如不使用控制信號CTS，就必須將分路插頭 在位置“SHORT”處插上。 在額定條件下，數值不得另行規定。
  許可/一致性	CE UL-FILE E227256，X1卷，BIS

• 電氣特征

• EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 3B/3A/3B/-/-
  編碼標簽，操作	LED yellow
  編碼標簽存在	LED yellow
  電壓降，在20 mA時	ca. 2.5 V
  讀取頭	BIS C-652 ± 90° rotatable
  服務接口，內部	RS 232
  工作電壓Vs/Vs1	19.2…28.8 VDC
  工作電壓，輸出端Vs	19.2…28.8 VDC
  耗電量 (24 V DC)	≤ 400 mA
  控制輸出端	PNP，正極開關 4 (光耦合器已斷開)
  控制輸入端	1 (光耦合器已斷開)
  設備接口	RS 232/V24
  輸出電流，最大	20 mA
  輸入電流，24V	11 mA
  無功控制電壓	1.5…-40 V
  系統就緒	LED green
  延遲時間，典型	5 ms
  有功控制電壓	4…40 V
  余波	≤ 10 %

• 機械特征

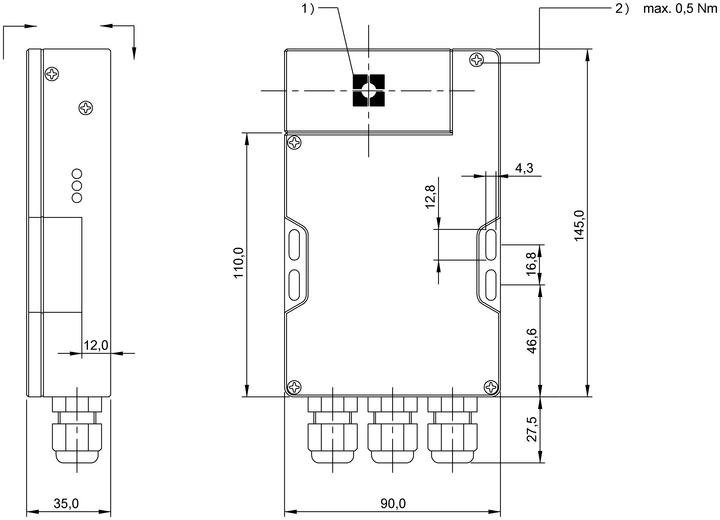

產品視圖
