分析單元BIS00A1

來源：未知    日期：2016/10/20    瀏覽量：次

• 型號系列	BIS C
  接口	Interbus
  環境溫度	0…60 °C
  外殼材料	ABS
  防護等級符合IEC 60529	IP65 (帶插頭)
  天線形狀	桿式

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	20 a
  MTTF (40°C)	15080 a
  產品組別	分析單元
  防護等級符合IEC 60529	IP65 (帶插頭)
  附加文本	在額定條件下，數值不得另行規定。 差分信號DO和/DO以及 DI和/DI的芯線必須分別成對絞合。 在安裝時，應注意相應國家的技術標準和 規定。 附件不包含在供貨范圍內： 用于連接： X1 = BKS-S79-00 X2 = BKS-S103-00 X3 = BKS-S105-00 X3的密封帽 = BKS 12-CS-00 建議電纜型號：LiYCY 3x2x，25 mm²，最大電纜電容：120pF/m。 # 對于最后一個遠程總線用戶，/RBST和RBST (端子7和8) 之間的跨接將取消。
  許可/一致性	CE UL-FILE E227256，X1卷，BIS

• 電氣特征

• EN55011	Gr.1,Cl.A
  EN55022	Gr.1,Cl.B
  EN61000-4-2/3/4/5/6	Sev. Level 4B/XA/3A/1B/XA
  Remotebus禁用RD	LED yellow
  代碼標簽存在或RD	LED yellow
  代碼標簽運行或CC	LED yellow
  電纜檢查CC	LED green
  讀取頭	BIS C-653 ± 90° rotatable
  工作電壓Vs/Vs1	19.2…28.8 VDC
  工作電壓監控，UL	LED green
  耗電量 (24 V DC)	≤ 400 mA
  接口X1	Vs 24V DC, input: Panel connector 5-pin
  接口X2	INTERBUS OUTPUT: Panel connector 5-pole B-coded
  接口X3	INTERBUS INPUT: Panel connector 5-pole B-coded
  控制輸入端	1 (光耦合器已斷開)
  設備接口	INTERBUS 遠程總線用戶 8字節IN 識別號：03 8字節OUT
  輸入電流，24V	11 mA
  無功控制電壓	1.5…-40 V
  系統就緒或BA	LED green
  延遲時間，典型	5 ms
  有功控制電壓	4…40 V
  余波	≤ 10 %
  總線激活BA	LED green

• 機械特征

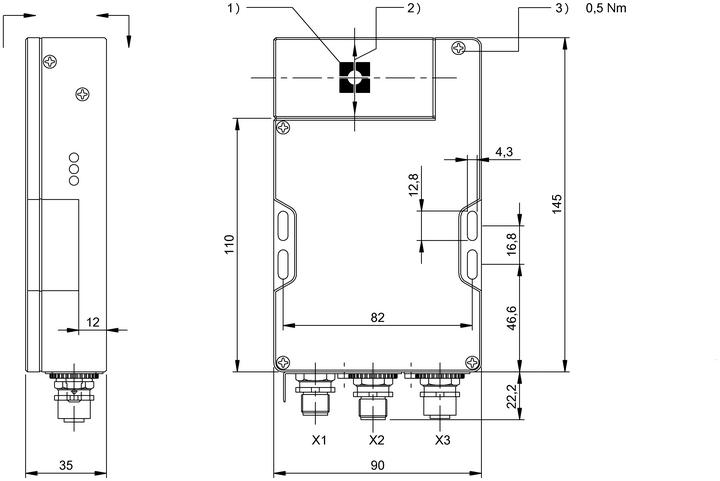

產品視圖
