分析單元BIS00EA

來源：未知    日期：2016/10/20    瀏覽量：次

• 型號系列	BIS L
  接口	Interbus
  環境溫度	0…60 °C
  外殼材料	GD-Al
  防護等級符合IEC 60529	IP65 (帶插頭)

• 一般特征

• Functional Safety	No
  Mission Time	20 a
  產品組別	分析單元
  防護等級符合IEC 60529	IP65 (帶插頭)
  附加文本	在安裝時，應注意相應國家的技術標準和 規定。 附件不包含在供貨范圍內： 用于連接：X1 = BKS-S79-00 X2 = BKS-S83-00 X3 = BKS-S84-00 X4 = BKS-S10-3 X2的密封帽 = 115475 建議電纜型號：LiYCY 3x2x，25 mm²，最大電纜電容：120pF/m。 差分信號DO和/DO以及 DI和/DI的芯線必須分別成對絞合。 在額定條件下，數值不得另行規定。
  許可/一致性	CE UL-FILE E227256，X1卷，BIS

• 電氣特征

• CT1存在/運行	LED green/yellow
  CT2存在/運行	LED green/yellow
  EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 4A/3A/4A/2A/3A
  Remotebus禁用RD	LED yellow
  電纜檢查CC	LED green
  服務接口X4	內置式插頭，4針 RS232
  工作電壓Vs	19.2…28.8 VDC
  工作電壓監控，UL	LED green
  耗電量 (24 V DC)	≤ 400 mA
  接口X1	Input: Panel connector 5-pin
  接口X2	INTERBUS OUTPUT,Vs 24V DC: Round connector 9-pole (female)
  接口X3	INTERBUS INPUT,Vs 24V DC: Round connector 9-pole (plug)
  就緒/總線激活	LED red/green
  控制輸入端	1 (光耦合器已斷開)
  設備接口	識別號：03 INTERBUS 安裝遠程總線用戶 16字節OUT 16字節IN
  輸入電流，24V	11 mA
  無功控制電壓	1.5…-40 V
  延遲時間，典型	5 ms
  有功控制電壓	4…40 V
  余波	≤ 10 %
  總線激活BA	LED green

• 機械特征

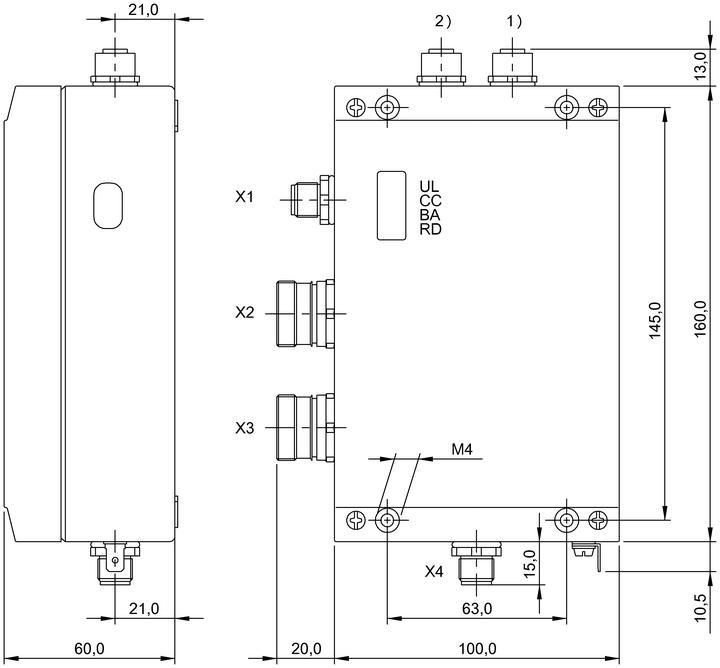

產品視圖
