膨脹機架BAE003Y

來源：未知    日期：2016/10/20    瀏覽量：次

• 型號系列	BIS M
  環境溫度	0…60 °C
  外殼材料	GD-ZnAl，鍍鎳
  防護等級符合IEC 60529	IP65 (帶插頭)

• 一般特征

• Functional Safety	No
  產品組別	膨脹機架
  防護等級符合IEC 60529	IP65 (帶插頭)
  附加文本	只能配合以下產品使用： BIS L-60xx，BIS M-60xx，BIS M-407， 不適用于BIS M-350和M-340。 在安裝時，應注意相應國家的技術標準和 規定。 在額定條件下，數值不得另行規定。
  許可/一致性	CE

• 電氣特征

• EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 3A/3A/3B/2A/XA
  電壓降，在100 mA時	2.5 V
  工作電壓Vs	19.2…28.8 VDC
  工作電壓，輸出端Vs	19.2…28.8 VDC
  耗電量 (24 V DC)	≤ 300 mA，帶8x BIS M-30x
  接口X1	Vs 24 V DC, Head select IN: Round connector 12pole (male) M23, A-coded
  接口X2	Head select OUT: Round connector 12 pole (male) M23, A-coded
  接口X3	H1/H2 for connection to Head1/Head2 on processor unit: Panel connector 8 pole (female) M12, A-coded
  接口X4	R/W head connectors 1.1….1.4, 2.1…2.4: Panel connector 8 pole (female) M12, A-coded
  輸出電流，最大	100 mA
  輸出電壓	工作電壓Vs-0.7V，無負荷
  輸入電流，24V	11 mA
  探測頭未選	LED關，黃色
  探測頭選擇，輸出	Short-circuit-proof
  探測頭選擇，輸入	8x (optocoupler isolated)
  探測頭已選	LED開，綠色
  無功控制電壓	1.5…-40 V
  延遲時間，典型	5 ms
  有功控制電壓	7…36 V
  余波	≤ 10 %

• 機械特征

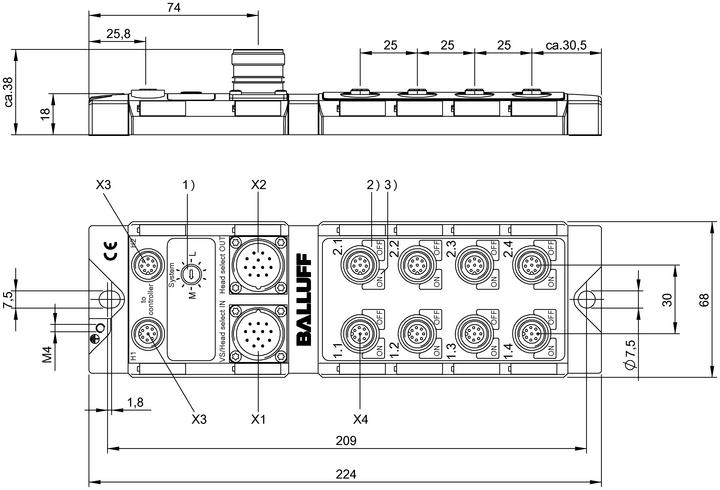

產品視圖

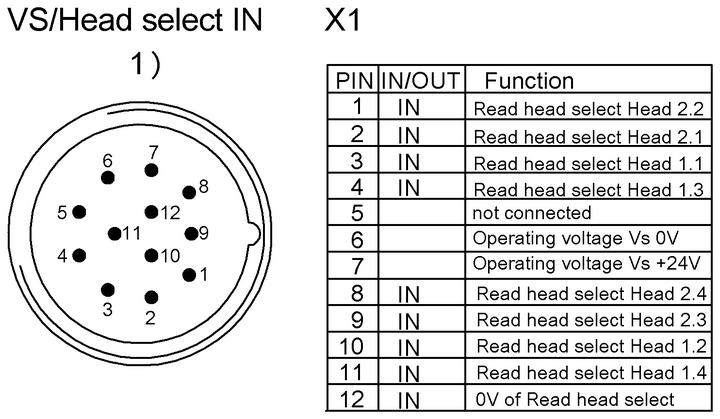

接線圖
