視覺傳感器BVS000R

來源：未知    日期：2016/10/31    瀏覽量：次

• 規格	BVS-E增強型
  型號系列	型號系列OI
  接口	以太網10/100 Base T
  鏡頭	焦距6.0 mm
  光線類型	LED-紅光
  視野大小，最小	34 x 25 mm
  視野大小，最大	676 x 507 mm
  工作范圍	50...1000 mm

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	0 a
  MTTF (40°C)	127 a
  產品組別	視覺傳感器
  調節器	控制環 (1x) 鍵 (1x)
  調整方法	學習基準圖像 圖像清晰度
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP54
  附加特性	旋轉位置識別
  附加文本	不得用尖銳的工具操縱按鍵。 識別率取決于分析功能。 傳感器不得在對象受到外部強光照射的場合使用。 當工作距離為300 mm或以上時，建議使用外部照明。 僅適用于符合NFPA 79的應用 (供電電壓最高為600伏的機器)。可向巴魯夫訂購合適的插接器。 接口插頭如果不使用，就應采取保護措施，以防止灰塵、污垢和液體侵入。防護罩包含在供貨范圍內。 更多信息：參見操作手冊。 附件單獨訂購。
  基本標準	IEC 60947-5-2 EN 62471：2008
  檢查次數，最大	20
  每次檢查的特征數，最大	255
  時間功能	單個脈沖 接通和關閉延時
  時間功能時長	脈沖1...1000 ms或無窮 延時0...1000 ms
  輸入功能	程序選擇 觸發器
  顯示	輸出端1激活 - LED橙色 輸出端2激活 - LED橙色 工作電壓 - LED綠色 與PC連接 - LED綠色
  型號系列	型號系列OI
  許可/一致性	cULus CE

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  電壓降Ud，最大 (在Ie下)	1.8 V
  附加輸出端	觸發輸出NPN (TTL)
  工作電壓UB，最大，DC [V]	26.0 V
  工作電壓UB，最小，DC [V]	22.0 V
  接口	以太網10/100 Base T
  開關功能	常開觸點
  開關輸出	NPN (3x)
  連接方式	插接器
  無功電流，最大Io，在Ue下	200 mA
  余波，最大 (Ue的百分比)	10 %

• 機械特征

• 表面防護	已上漆
  插頭類型	M12x1-S115 M12x1，4針，D編碼
  長度1	51.5 mm
  長度2	40.0 mm
  長度3	70.0 mm
  感應面材料	PMMA
  工作范圍	50...1000 mm
  固定方式	螺栓M4
  環境溫度Ta，最大	+55 °C
  環境溫度Ta，最小	-10 °C
  結構	六面體，90°接口
  上部工作距離Wh	1000 mm
  外殼材料	GD-AL，ABS
  下部工作距離Wl	50 mm

• 光學特征

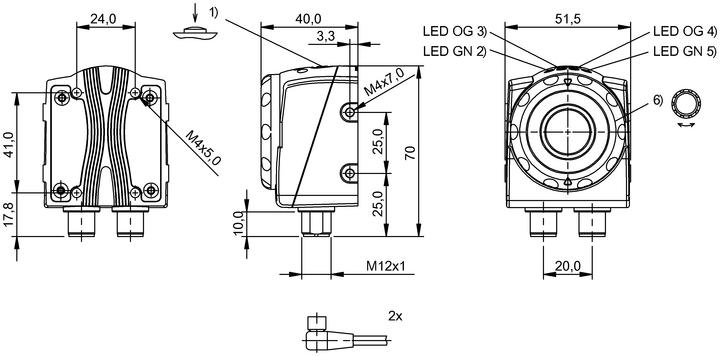

產品視圖

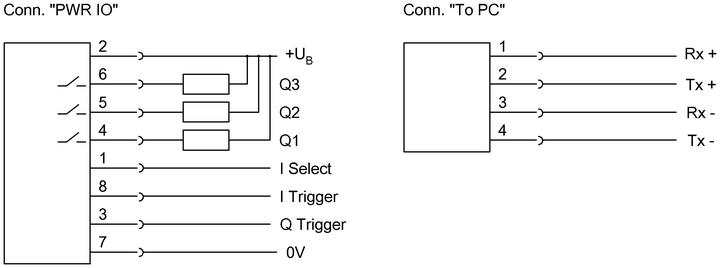

接線圖
