電源BAE00LJ

來源：未知    日期：2016/09/19    瀏覽量：次

• 產品組別	電源
  名稱 (簡要說明)	Switching power supply 1-phase
  規格	DIN軌道
  尺寸	x127x mm
  環境溫度	-25…70 °C
  外殼材料	金屬/鋁
  固定方式	禮帽式導軌DIN軌道安裝
  輸入額定電壓	115 / 230 V AC autoselect
  輸出電壓	24 V DC
  輸出額定電流	10.0 A
  輸出功率	240.0 W

• 一般特征

• 產品組別	電源
  短路保護	耐長時間短路
  反極性保護	是
  防護等級	I
  防護等級符合IEC 60529	IP20
  附加文本	數值在+25 °C和滿負荷下測量。
  基本標準	EN 61204
  名稱 (簡要說明)	Switching power supply 1-phase
  顯示	壓力水平 壽命 負荷水平
  型號系列	智能
  許可/一致性	CE

• 電氣特征

• 電壓調整	±0.5 %
  電源失靈抑制	> 40 ms at 230 V AC > 30 ms，在115 V AC下
  調節范圍	22…28 V DC
  輔助動力	150 % 4 s
  負荷調整	±0.5 %
  互聯運行方式	并聯運行：不可能 串聯運行：最多2臺設備
  接通峰值電流	< 15 A at 115 V AC < 20 A at 230 V AC
  接通時間	< 1 s
  絕緣電壓，輸入/輸出端	3000 V AC
  絕緣電阻	> 100 MΩ
  開關頻率f	ca. 115 kHz
  空載運行損失	2.1 W@115 V / 230 V
  頻率范圍	47…63 Hz
  輸出電流，最大	15 A for max. 4s , 1x/min.
  輸出電壓	24 V DC
  輸出電壓公差	±1 %
  輸出端數	1
  輸出額定電流	10.0 A
  輸出額定電壓	24 V DC
  輸出功率	240.0 W
  輸入保險絲	T 6.3 A internal
  輸入電壓范圍	90…132/198…264 V AC
  輸入額定電流	3.0 A at 230 V AC 5.0 A at 115 V AC
  輸入額定電壓	115 / 230 V AC autoselect
  穩定時間	2 ms
  效率	93.5 % typ.
  余波	< 50 mVpp / < 10 mVrms

• 機械特征

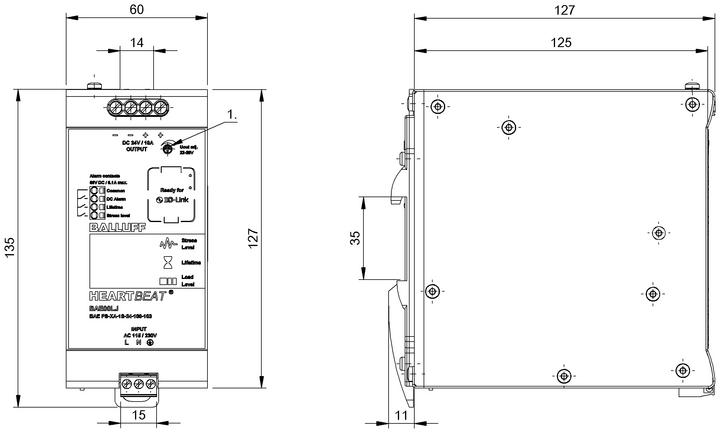

產品視圖

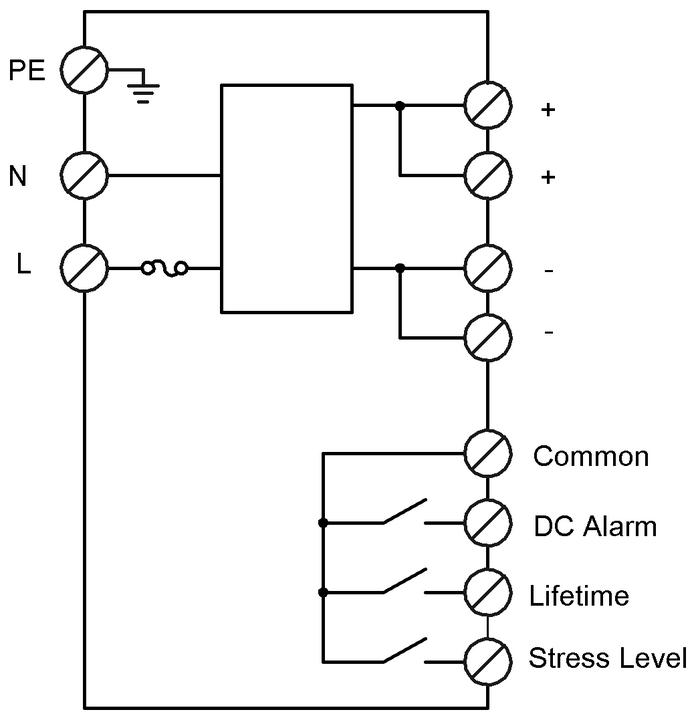

接線圖
