電源BAE00TH

來源：未知    日期：2016/09/19    瀏覽量：次

• 產品組別	電源
  名稱 (簡要說明)	Switching power supply 1-phase
  規格	IP67
  連接方式	Pigtail M12x1
  尺寸	xx mm
  環境溫度	-25…70 °C
  外殼材料	IO-Link clip: PC Power supply unit: metal/alu
  固定方式	法蘭固定
  輸入額定電壓	100...240 V AC
  輸出電壓	24 V DC
  輸出額定電流	3.8 A
  輸出功率	91.2 W

• 一般特征

• 產品組別	電源
  短路保護	耐長時間短路
  反極性保護	是
  防護等級	I
  防護等級符合IEC 60529	IP67
  附加文本	數值在+25 °C和滿負荷下測量。
  基本標準	EN 61204
  接口防護方式	IP67，擰緊狀態
  名稱 (簡要說明)	Switching power supply 1-phase
  顯示	負荷水平 壽命 壓力水平
  型號系列	智能
  許可/一致性	CE IO-Link

• 電氣特征

• IO-Link規范	1.1
  傳輸率	COM2/38.4 kBaud
  電壓調整	±1 %
  電源失靈抑制	> 100 ms，在230 V AC下 > 25 ms，在115 V AC下
  輔助動力	150 % 4 s
  負荷調整	±1 %
  互聯運行方式	并聯運行：不可能 串聯運行：最多2臺設備
  接通峰值電流	< 30 A
  接通時間	< 1 s
  絕緣電壓，輸入/輸出端	3000 V AC
  絕緣電阻	> 100 MΩ
  開關頻率f	約140 kHz
  連接方式	Pigtail M12x1
  頻率范圍	48…62 Hz
  輸出電流，最大	6 A，最長持續4 s
  輸出電壓	24 V DC
  輸出電壓公差	-1…+3 %
  輸出端數	1
  輸出額定電流	3.8 A
  輸出額定電壓	24 V DC
  輸出功率	91.2 W
  輸入電壓范圍	90…254 V AC
  輸入額定電流	1.6 A at 100 V AC 800 mA at 240 V AC
  輸入額定電壓	100...240 V AC
  穩定時間	1 ms
  效率	> 91 %
  余波	1 %

• 機械特征

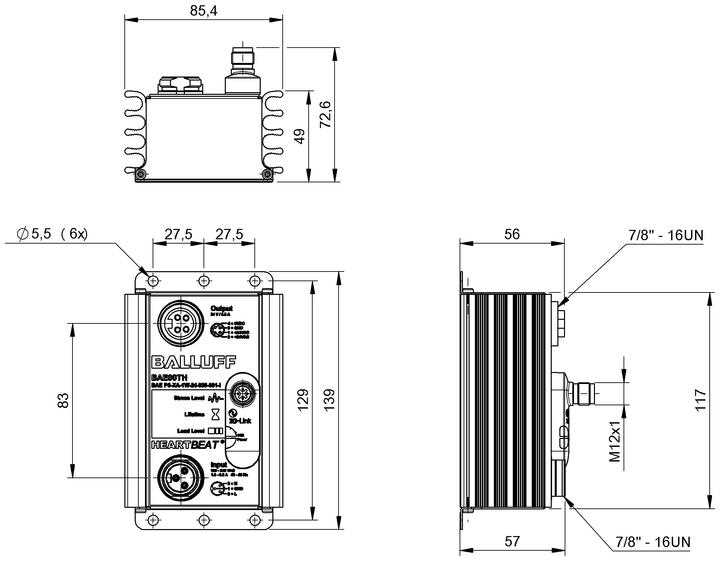

產品視圖
