壓力傳感器BSP000F

來源：未知    日期：2016/11/30    瀏覽量：次

---

    關鍵特征

    型號系列    標準
    過程連接    G 1/4"，符合DIN 3852
    連接方式    插頭
    工作壓力，最小    0 bar
    工作壓力最大值    2 bar
    開關輸出    2 x PNP

    一般特征

    Functional Safety    No
    Mission Time    0 a
    MTTF (40°C)    368 a
    操作區    2鍵
    4位，7段顯示，紅色
    320°，可轉動
    產品組別    壓力傳感器
    短路保護    是
    反極性保護    是
    防護等級    III
    防護等級符合IEC 60529    IP67
    附加文本    耐真空
    開關功能顯示    LED
    許可/一致性    CE

    電氣特征

    干擾發射    EN 61000-6-4:2007
    工作電壓UB，最大，DC [V]    36 V
    工作電壓UB，最小，DC [V]    18 V
    耗電    ≤ 50 mA
    開關頻率f    最大200 Hz
    開關輸出    2 x PNP
    抗干擾性    EN 61000-6-2：2005
    連接方式    插頭
    輸出電流，最大    500 mA
    特性曲線偏差，最大    ±0.5 % FSO BFSL

    機械特征

    爆裂壓力    7.00 bar
    補償溫度，最大    +85 °C
    補償溫度，最小    -25 °C
    倉儲溫度，最低    -40 °C
    倉儲溫度，最高    +85 °C
    測量頭材料    Ceramic Al203
    插頭類型    M12x1
    長期穩定性    ≤ ±0.3 % FSO / year
    分辨率    12位
    工作溫度，最低    -25 °C
    工作溫度，最高    +85 °C
    工作壓力，最小    0 bar
    工作壓力最大值    2 bar
    過程接口材料    Stainless steel 1.4301
    過程連接    G 1/4"，符合DIN 3852
    過載壓力    4.00 bar
    介質溫度，最低    -25 °C
    介質溫度，最高    +125 °C
    開關循環    > 100 Mio.
    擰緊力矩，最大    5.00 Nm
    外殼材料    PA 6.6
    重復精度    ≤ ±0.2 % FSO

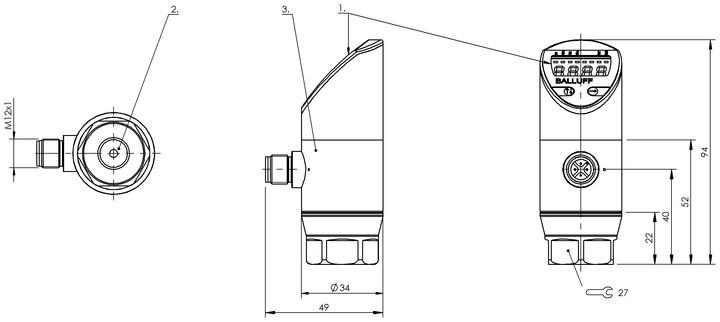

產品視圖

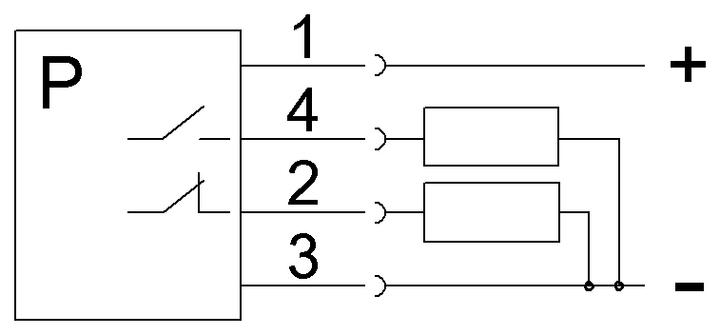

接線圖
