超聲波傳感器BUS002C

來源：未知    日期：2017/01/22    瀏覽量：次

• 型號系列	M18M1
  接口	插接器, M12x1-S92
  值域，模擬	4...20 mA
  外殼材料	黃銅，PBT
  作用范圍，最大	350 mm
  特殊特性	可同步

• 一般特征

• 產品組別	超聲波傳感器
  調節器	否
  反極性保護	是
  防護等級符合IEC 60529	IP67
  輸入功能	特性曲線，上升/下降 學習，工作范圍 出廠設置 (復位) 同步開/關 同步信號
  顯示	工作電壓 - LED綠色 對象在區域內 - LED黃色
  型號系列	M18M1
  許可/一致性	CE
  應用范圍	距離測量

• 電氣特征

• 測量工作電壓Ue DC	24,0 V
  超聲波頻率	320 kHz
  負荷電阻RL，最大 (模擬I)	500 Ohm，當UB> 20 V時 100 Ohm，當UB< 20 V時
  工作電壓UB，最大，DC [V]	30 V DC
  工作電壓UB，最小，DC [V]	10 V DC
  耗電，最大	40 mA
  連接方式	插接器
  模擬輸出	模擬I
  輸出特性	線性上升/下降
  同步	internal, max. 10 sensors
  響應時間，最大	32 ms
  余波	±10 %
  運行方式	模擬測量 (特性曲線)
  值域，模擬	4...20 mA

• 機械特征

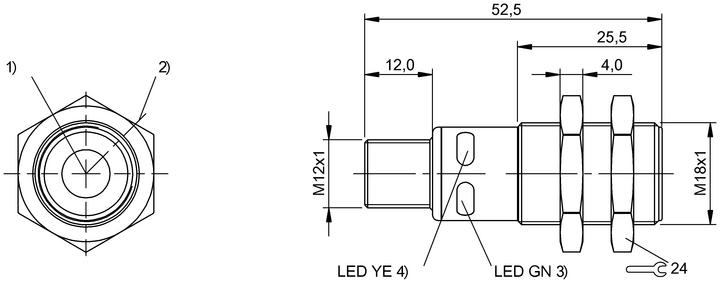

產品視圖

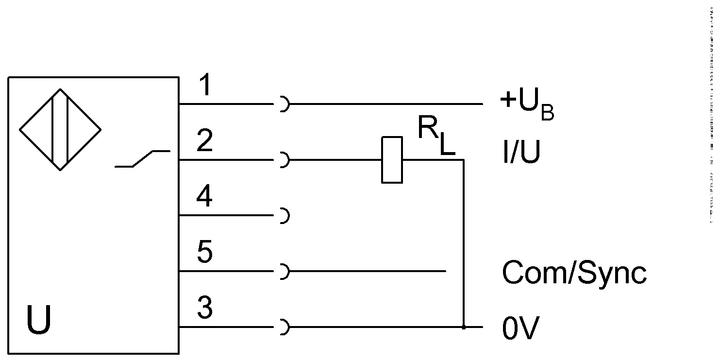

接線圖
