磁場傳感器BMF000E

來源：未知    日期：2016/11/29    瀏覽量：次

---

    關鍵特征

    型號系列    BMF 07M
    接口    電纜, PUR, 2.00 m
    輸出功能    常開觸點 (NO)
    工作電壓    10.0…30.0 V
    特殊特性    結構小巧

    一般特征

    Diagnostic Coverage    0 %
    Functional Safety    No
    Mission Time    20 a
    MTTF (40°C)    330 a
    產品組別    磁場傳感器
    短路保護    是
    反極性保護    是
    防護等級符合IEC 60529    IP67
    附加文本    開關距離取決于所使用的磁鐵。開關距離可達到> 20 mm。
    在排除了過載后，傳感器將重新生效。
    EMV：沖擊電壓耐受性；需要外部保護電路。文檔825345，第2段。
    功能顯示    是
    基本標準    IEC 60947-5-2
    許可/一致性    CE
    cULus

    電氣特征

    安全開關場強Ha    2.0 kA/m
    測量短路電流    100 A
    測量工作電流Ie    200 mA
    測量工作電壓Ue DC    24.0 V
    測量絕緣電壓Ui    75 DC
    測量開關場強Hn    1.2 kA/m
    電氣規格    DC，直流電壓
    電壓降，靜態，最大    3.1 V
    負荷電容，最大 (在Ue下)    1.00 µF
    工作電壓UB，最大，DC [V]    30.0 V
    工作電壓UB，最小，DC [V]    10.0 V
    接通延時ton，最大值    0.05 ms
    開關功能    常開觸點 (NO)
    開關頻率f，最大 (在Ue下)    10000 Hz
    開關輸出    PNP
    連接方式    電纜
    無功電流Io，衰減，最大    15.0 mA
    無功電流Io，無衰減，最大    10.0 mA
    余波，最大 (Ue的百分比)    15 %

    機械特征

    表面防護    鍍鎳
    導體數    3
    導線長度    2.00 m
    導線截面    0.14 mm²
    電纜護套材料    PUR
    電纜直徑D，最大    3.1 mm
    感應面材料    PBTP
    固定長度    30.5 mm
    環境溫度Ta，最大    85 °C
    環境溫度Ta，最小    -25 °C
    深度    30.50 mm
    外殼材料    CuZn
    直徑d1    D6.5


產品視圖

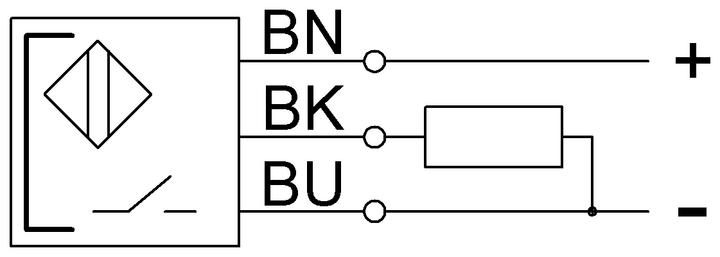

接線圖
