磁場傳感器BMF0008

來源：未知    日期：2017/01/17    瀏覽量：次

• 型號系列	BMF 07M
  接口	電纜, PUR, 2.00 m
  輸出功能	常開觸點 (NO)
  工作電壓	10.0…30.0 V
  特殊特性	結構小巧

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	20 a
  MTTF (40°C)	225 a
  產品組別	磁場傳感器
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	開關距離取決于所使用的磁鐵。開關距離可達到> 20 mm。 在排除了過載后，傳感器將重新生效。 EMV：沖擊電壓耐受性；需要外部保護電路。文檔825345，第2段。
  功能顯示	是
  基本標準	IEC 60947-5-2
  許可/一致性	cULus CE

• 電氣特征

• 安全開關場強Ha	2.0 kA/m
  測量短路電流	100 A
  測量工作電流Ie	200 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 DC
  測量開關場強Hn	1.2 kA/m
  電氣規格	DC，直流電壓
  電壓降，靜態，最大	3.1 V
  負荷電容，最大 (在Ue下)	1.00 µF
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  接通延時ton，最大值	0.05 ms
  開關功能	常開觸點 (NO)
  開關頻率f，最大 (在Ue下)	10000 Hz
  開關輸出	NPN
  連接方式	電纜
  無功電流Io，衰減，最大	15.0 mA
  無功電流Io，無衰減，最大	10.0 mA
  余波，最大 (Ue的百分比)	15 %

• 機械特征

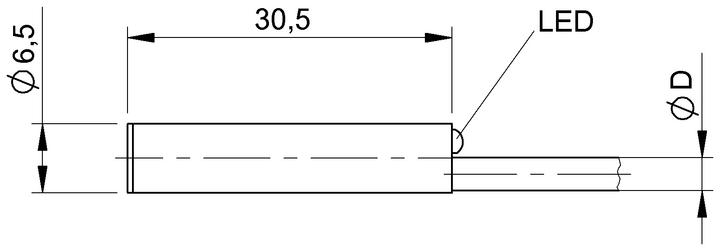

產品視圖

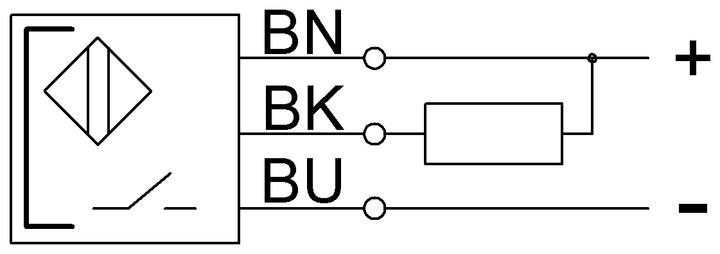

接線圖
