電容式傳感器BCS000L

來源：未知    日期：2016/11/04    瀏覽量：次

• 尺寸	M30x1.5
  接口	插接器, M12x1-S04
  工作范圍Sa，最大	12.10 mm
  機械安裝條件	Non-flush
  輸出功能	PNP, 開關輸出，可編程
  工作電壓	10.0…36.0 V

• 一般特征

• 產品組別	電容式傳感器
  短路保護	是
  反極性保護	是
  防護等級	II
  防護等級符合IEC 60529	IP65
  附加特性	常開觸點/常閉觸點 (NO/NC) 可編程，跨接線閉合：常開觸點 (NO)，跨接線斷開：常閉觸點 (NC)
  附加文本	使用插接器，例如BKS-S 20-...時，總長度 = 開關長度+18 mm。 在排除了過載后，傳感器將重新生效。
  功能顯示	是
  供貨范圍	1把螺絲刀 (1個鎖定塊)，僅針對Ø20/Ø34
  基本標準	IEC 60947-5-2
  修正系數	水 = 1.0 PVC = 約0.2 陶瓷 = 約0.2 玻璃 = 約0.4
  許可/一致性	CE

• 電氣特征

• 測量工作電流Ie	250 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  測量頻率，電源	DC
  電氣規格	DC，直流電壓
  電壓降，靜態，最大	2.5 V
  負荷電容，最大 (在Ue下)	1.000 µF
  工作電壓UB，最大，DC [V]	36.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  開關功能	開關輸出，可編程
  開關頻率f，最大 (在Ue下)	40 Hz
  開關輸出	PNP
  連接方式	插接器
  無功電流Io，衰減，最大	16.0 mA
  無功電流Io，無衰減，最大	8.0 mA
  余波，最大 (Ue的百分比)	15 %

• 機械特征

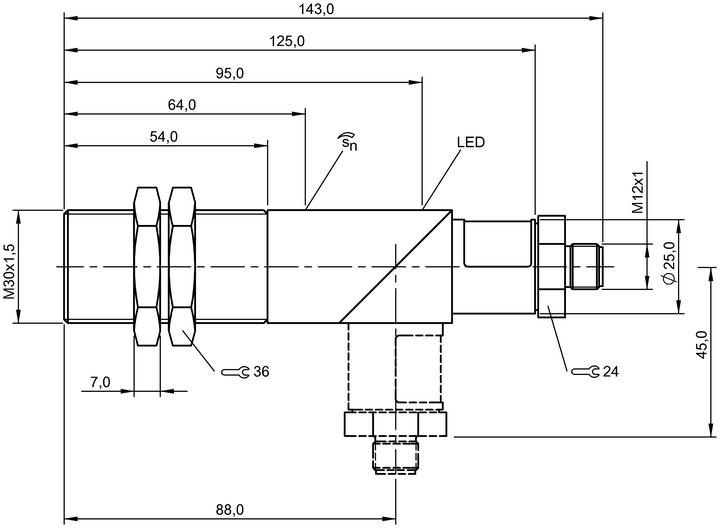

產品視圖

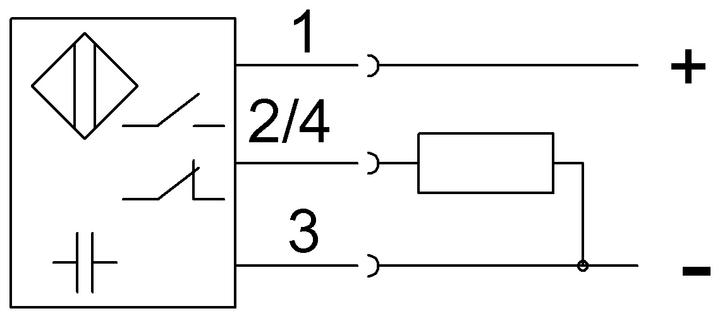

接線圖
