電容式傳感器BCS00W7

來源：未知    日期：2016/11/08    瀏覽量：次

• 尺寸	D20.0
  接口	電纜, PVC, 3.00 m
  工作范圍Sa，最大	10.00 mm
  機械安裝條件	齊平
  靈敏度	開關距離可校準
  輸出功能	PNP, 常開觸點/常閉觸點 (NO/NC)
  工作電壓	10.0…30.0 V

• 一般特征

• 產品組別	電容式傳感器
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP65
  附加文本	輸出信號，在衰減和消除衰減后，被檢測脈沖 ≤ 0.3 ms疊加，該脈沖在出現干擾時缺失，從而在幾乎所有故障情況下，都能識別出干擾問題。 ESD：EN 61000-4-2：不允許在電位計調整螺栓上進行放電。安裝和操作只能由經過培訓的專業人員進行。
  工作電壓顯示	否
  功能顯示	是
  基本標準	IEC 60947-5-2
  許可/一致性	CE

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  測量頻率，電源	DC
  電氣規格	DC，直流電壓
  電壓降，靜態，最大	1.5 V
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f，最大 (在Ue下)	100 Hz
  開關輸出	PNP
  連接方式	電纜
  靈敏度	開關距離可校準
  余波，最大 (Ue的百分比)	15 %

• 機械特征

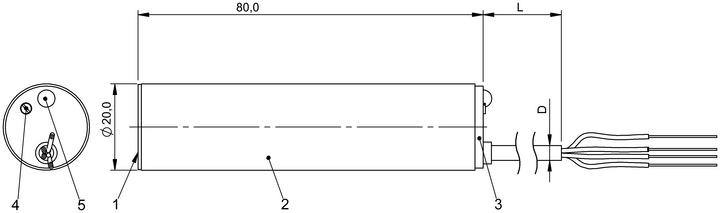

產品視圖

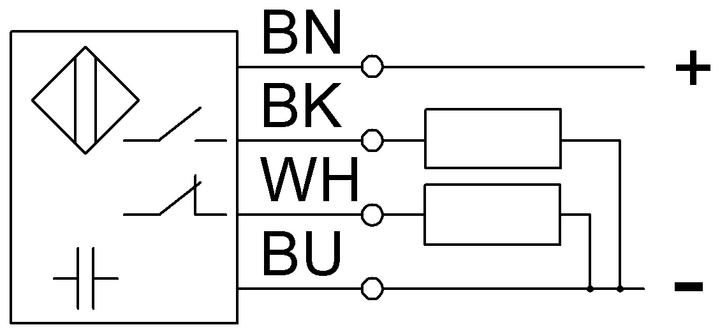

接線圖
