電容式傳感器BCS010M

來源：未知    日期：2016/11/08    瀏覽量：次

• 尺寸	G ¼´´
  接口	電纜, PUR, 2.00 m
  型號系列	液位傳感器
  機械安裝條件	Non-flush
  靈敏度	根據介質可校準
  輸出功能	PNP/NPN, 常開觸點/常閉觸點，可變碼
  工作電壓	10.0…30.0 V

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  MTTF (40°C)	135 a
  產品組別	電容式傳感器
  短路保護	是
  反極性保護	否
  防護等級符合IEC 60529	IP67/感應面：IP68 10bar
  附加文本	常開觸點-常閉觸點功能取決于極性。 水性介質中的標準應用： 采用Smart Level FSA技術的microLEVEL傳感器 出廠時已針對標準應用進行了校準。利用該設置，Smart Level傳感器可在不需要進一步校準的情況下，適用于探測水性介質。出廠設置對泡沫、潮濕和污垢附著進行了補償。 特殊應用： 對于水性介質而言，采用Smart LevelFSA技術的傳感器可用于此前無法解決和較困難的應用環境中。為此，可由用戶對“出廠校準”進行改動。 推拉式開關輸出不得并聯接線。
  工作電壓顯示	是
  功能顯示	是
  基本標準	IEC 60947-5-2
  型號系列	液位傳感器
  許可/一致性	CE

• 電氣特征

• 測量工作電流Ie	50 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降，靜態，最大	2.0 V
  負荷電容，最大 (在Ue下)	10.000 µF
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  開關功能	常開觸點/常閉觸點，可變碼
  開關頻率f，最大 (在Ue下)	5 Hz
  開關輸出	PNP/NPN
  連接方式	電纜
  靈敏度	根據介質可校準
  余波，最大 (Ue的百分比)	10 %

• 機械特征

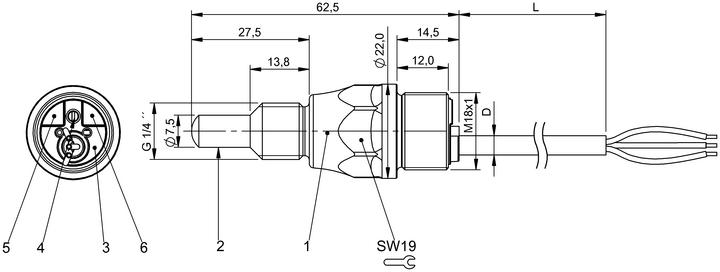

產品視圖

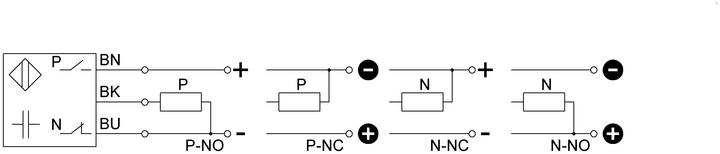

接線圖
