電容式傳感器BCS006P

來源：未知    日期：2016/11/09    瀏覽量：次

• 尺寸	48.5x106.0x54.8 mm
  接口	端子,
  型號系列	液位傳感器
  機械安裝條件	Non-flush
  靈敏度	根據介質可校準
  輸出功能	NPN, 常開觸點 (NO)
  工作電壓	10.0…35.0 V
  特殊特性	耐熱

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  MTTF (40°C)	873 a
  產品組別	電容式傳感器
  短路保護	是
  反極性保護	是
  防護等級	II
  防護等級符合IEC 60529	IP67/感應面：IP68 10bar
  工作電壓顯示	否
  功能顯示	是
  供貨范圍	1把螺絲刀
  基本標準	IEC 60947-5-2
  型號系列	液位傳感器
  許可/一致性	CE

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  測量頻率，電源	DC
  電氣規格	DC，直流電壓
  電壓降，靜態，最大	2.7 V
  負荷電容，最大 (在Ue下)	10.000 µF
  工作電壓UB，最大，DC [V]	35.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  開關功能	常開觸點 (NO)
  開關頻率f，最大 (在Ue下)	5 Hz
  開關輸出	NPN
  連接方式	端子
  靈敏度	根據介質可校準
  余波，最大 (Ue的百分比)	10 %

• 機械特征

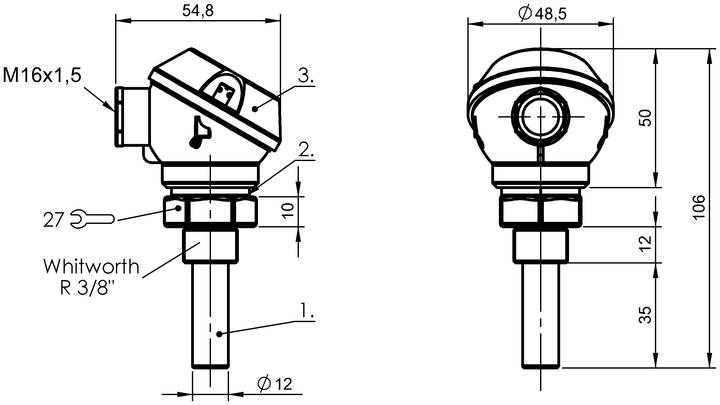

產品視圖

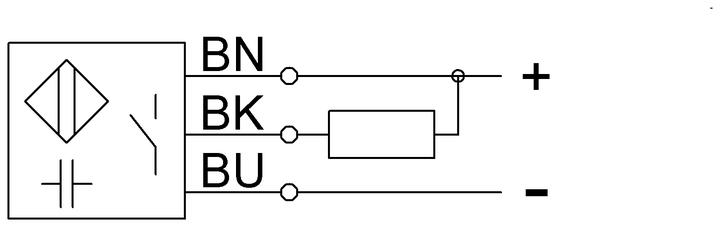

接線圖
