電容式傳感器BCS011P

來源：未知    日期：2016/11/14    瀏覽量：次

• 尺寸	D30.0
  接口	插接器, M12x1-S04
  型號系列	液位傳感器
  機械安裝條件	Non-flush
  靈敏度	根據介質可示教
  輸出功能	NPN, 常開觸點 (NO)
  工作電壓	12.0…30.0 V

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  MTTF (40°C)	94 a
  產品組別	電容式傳感器
  調整方法	可示教
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP68/IP69K，插頭輸出端上
  附加文本	For full-Teach connect Input DI for 2..7 seconds to L+. Connect inputDI for 7..12 seconds to L+ for Empty-Teach. Input DI can be used for teaching of the switchpoint. For normal operation connect input DI permanently to L-.
  工作電壓顯示	否
  功能顯示	是
  供貨范圍	1份安裝說明
  基本標準	IEC 60947-5-2
  介質耐受性	所有介質種類
  型號系列	液位傳感器
  許可/一致性	EHEDG相符 FDA相符 CE
  應用范圍	衛生領域應用

• 電氣特征

• 測量工作電流Ie	50 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降，靜態，最大	2.0 V
  負荷電容，最大 (在Ue下)	0.330 µF
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	12.0 V
  開關功能	常開觸點 (NO)
  開關頻率f，最大 (在Ue下)	5 Hz
  開關輸出	NPN
  連接方式	插接器
  靈敏度	根據介質可示教
  余波，最大 (Ue的百分比)	10 %

• 機械特征

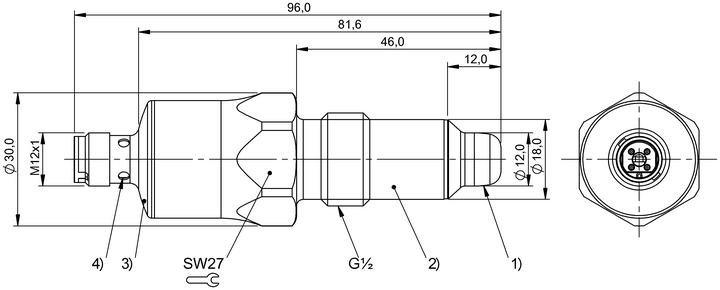

產品視圖

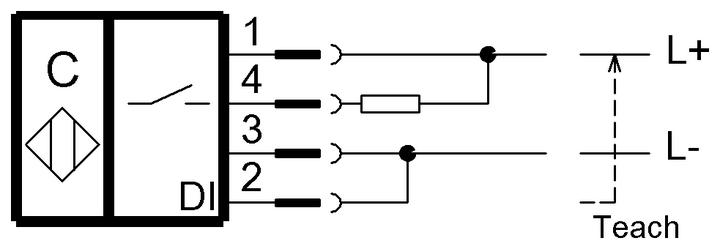

接線圖
