電容式傳感器BCS012F

來源：未知    日期：2016/11/14    瀏覽量：次

• 尺寸	16.0x8.0x34.0 mm
  接口	電纜, PUR, 2.00 m
  工作范圍Sa，最大	8.00 mm
  機械安裝條件	齊平
  靈敏度	switching distance teachable
  輸出功能	NPN, 常閉觸點 (NC)
  工作電壓	12.0…30.0 V
  商品名	Global

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  MTTF (40°C)	98 a
  產品組別	電容式傳感器
  調整方法	可示教
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	For full-Teach connect Input DI for 2..7 seconds to L+. Connect inputDI for 7..12 seconds to L+ for Empty-Teach. Input DI can be used for teaching of the switchpoint. For normal operation connect input DI permanently to L-.
  工作電壓顯示	是
  功能顯示	是
  供貨范圍	1份安裝說明 1個支架
  基本標準	IEC 60947-5-2
  品牌	全球化
  許可/一致性	UL已列出 CE

• 電氣特征

• 測量工作電流Ie	50 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降，靜態，最大	1.5 V
  負荷電容，最大 (在Ue下)	0.330 µF
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	12.0 V
  開關功能	常閉觸點 (NC)
  開關頻率f，最大 (在Ue下)	50 Hz
  開關輸出	NPN
  連接方式	電纜
  靈敏度	switching distance teachable
  余波，最大 (Ue的百分比)	10 %

• 機械特征

產品視圖

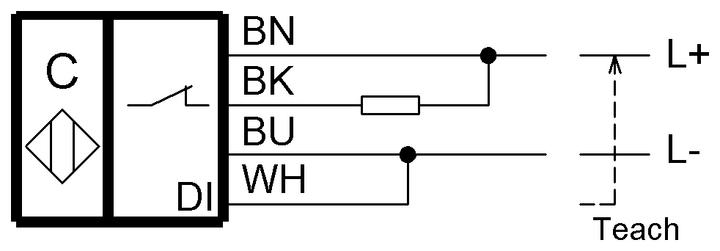

接線圖
