電容式傳感器BCS012Z

來源：未知    日期：2016/11/14    瀏覽量：次

• 尺寸	16.0x8.0x34.0 mm
  接口	電纜及插接器, PUR, 0.30 m
  型號系列	液位傳感器
  機械安裝條件	與容器外壁齊平
  靈敏度	根據介質可示教
  輸出功能	PNP, 常開觸點 (NO)
  工作電壓	12.0…30.0 V

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  MTTF (40°C)	98 a
  產品組別	電容式傳感器
  調整方法	可示教
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	有關在水性介質中的標準應用的使用提示： Smart Level傳感器出廠時已針對標準應用進行了校準。利用該設置，Smart Level傳感器可在不需要進一步校準的情況下，適用于透過玻璃或塑料壁，探測水性介質。出廠設置可自動隱匿玻璃或塑料壁 (約0.5 mm至6 mm)，并在很大的極限值范圍內，對容器內外的泡沫、潮濕和污垢附著進行補償。 特殊應用： 對于水性介質而言，采用Smart Level傳感器也可用于此前無法解決和較困難的應用環境中，例如大于6 mm的玻璃或塑料壁。為此，可由用戶對出廠校準進行改動。 For full-Teach connect Input DI for 2..7 seconds to L+. Connect inputDI for 7..12 seconds to L+ for Empty-Teach. Input DI can be used for teaching of the switchpoint. For normal operation connect input DI permanently to L-.
  工作電壓顯示	是
  功能顯示	是
  供貨范圍	1個支架 1份安裝說明
  基本標準	IEC 60947-5-2
  型號系列	液位傳感器
  許可/一致性	UL已列出 CE

• 電氣特征

• 測量工作電流Ie	50 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降，靜態，最大	1.5 V
  負荷電容，最大 (在Ue下)	0.330 µF
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	12.0 V
  開關功能	常開觸點 (NO)
  開關頻率f，最大 (在Ue下)	10 Hz
  開關輸出	PNP
  連接方式	電纜及插接器
  靈敏度	根據介質可示教
  余波，最大 (Ue的百分比)	10 %

• 機械特征

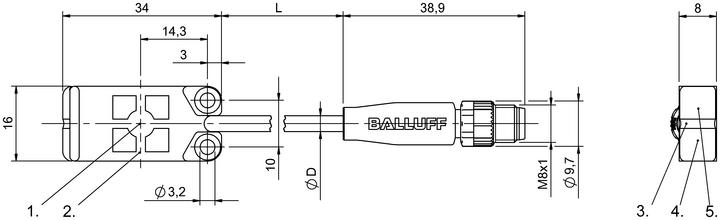

產品視圖

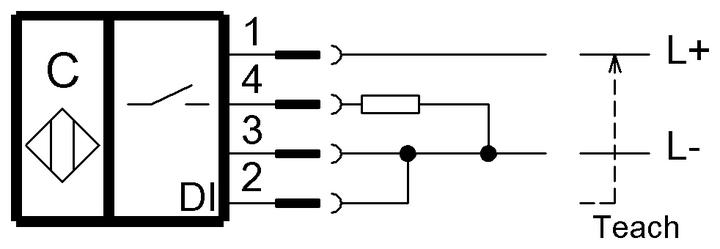

接線圖
