電容式傳感器BCS0047

來源：未知    日期：2016/11/14    瀏覽量：次

• 尺寸	M18x1.0
  接口	插接器, M12x1-S04
  工作范圍Sa，最大	8.00 mm
  機械安裝條件	齊平
  輸出功能	PNP, 常開觸點 (NO)
  工作電壓	10.0…35.0 V

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  MTTF (40°C)	300 a
  產品組別	電容式傳感器
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  供貨范圍	2個螺母
  基本標準	IEC 60947-5-2
  許可/一致性	CE cULus

• 電氣特征

• 測量工作電流Ie	300 mA
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降，靜態，最大	1.5 V
  工作電壓UB，最大，DC [V]	35.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  開關功能	常開觸點 (NO)
  開關頻率f，最大 (在Ue下)	100 Hz
  開關輸出	PNP
  連接方式	插接器
  余波，最大 (Ue的百分比)	10 %

• 機械特征

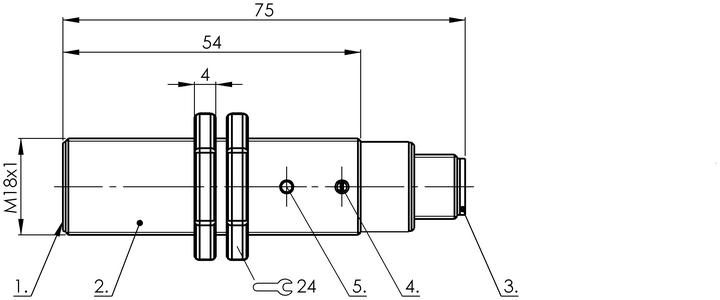

產品視圖

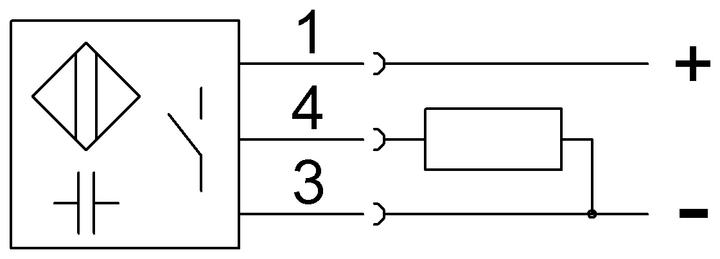

接線圖
