電容式傳感器 BCS Q40BBAA-GPC20C-EP03

來源：未知    日期：2017/03/15    瀏覽量：次

---

針對目標及填充量探測，Global電容式傳感器的經濟性特別突出。用戶可在多種技術超過平均水準、擁有最佳電磁兼容性防護和低廉價格的可靠產品中進行選擇。

已獲取專利的傳感器Smart Level技術可補償任何類型的水分、泡沫和粘著物 – 甚至可透過最大10 mm厚的玻璃和塑料壁。這樣一來，這些傳感器特別適合用作導電介質的料位傳感器。并且為您保證較高的應用安全性。

可購買不同結構的傳感器，也提供特別小的結構類型。作為粘接型傳感器，它們可與外殼形狀靈活匹配并且便于安裝。

最佳優勢：因為無接觸，所以無磨損；無振動輸出信號；通過Smart Level技術補償泡沫和粘著物。

訂購碼：BCS00ZH

開關輸出端	PNP/NPN 常開觸點/常閉觸點 (常開/常閉)
開關頻率	100 Hz
作用范圍	1...20 mm
靈敏度	開關距離可校準
電纜	PUR, 3.00 m
安裝	齊平
外殼材料	PBT
環境溫度	-5...85 °C
尺寸	40 x 40 x 10 mm
工作電壓Ub	10...30 VDC
防護等級IEC 60529	IP67
許可/一致性	cULus, CE

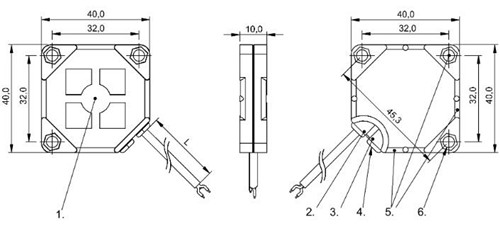

尺寸圖


電容式傳感器與電阻式、電感式等傳感器相比有以下幾點優勢：
1、高阻抗、小功率,因而所需的輸入力很小，輸人能量也很低。電容式傳感器因帶電極板 間靜電引力極小(約幾個10-5 N)，因此所需輸入能量極小，所以特別適宜用來解決輸入能量低的 測量問題，例如測量極低的壓力、力和很小的加速度、位移等，可以做得很靈敏,分辨力非常髙，能 感受0.001μm甚至更小的位移。
2、溫度穩定性好。傳感器的電容值一般與電極材料無關，有利于選擇溫度系數低的材料， 又因本身發熱極小，對穩定性影響甚微。
3、結構簡單，適應性強，待測體是導體或半導體均可,可在惡劣環境中工作。電容式傳感 器結構簡單,易于制造,可做得非常小巧，以實現某些特殊的測量;能工作在高低溫、強輻射及強 磁場等惡劣的環境中，也能對帶有磁性的工件進行測量。
4、動態響應好。由于極板間的靜電引力很小，可動部分做得很小很薄，因此其固有頻率很 高，動態響應時間短，能在幾兆赫的頻率下工作，特別適合動態測量，如測量振動、瞬時壓力等。
5、可以實現非接觸測量，具有平均效應。例如非接觸測量回轉軸的振動或偏心、小型滾珠 軸承的徑向間隙等。當采用非接觸測量時,電容式傳感器具有平均效應，可以減小工作表面粗糙 等對測量的影響。
